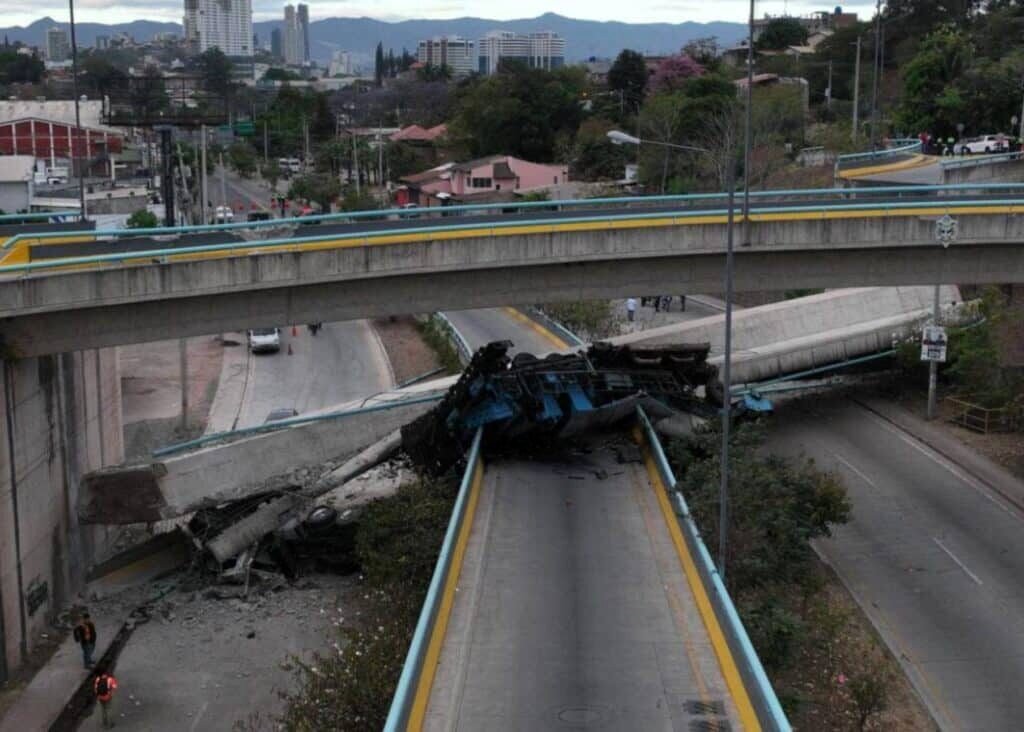

El reciente colapso de un tramo del puente a desnivel Juan Manuel Gálvez (también conocido como paso a desnivel de la 21 de Octubre) en Tegucigalpa ha puesto en evidencia la urgente necesidad de auditorías estructurales rigurosas, diseño adecuado de conexiones y mantenimiento preventivo. Este artículo constituye un análisis preliminar basado en evidencias fotográficas y videos disponibles. Se destaca que será necesario realizar un análisis más detallado en campo para confirmar o complementar las observaciones aquí planteadas.
Tipo estructural y condiciones generales

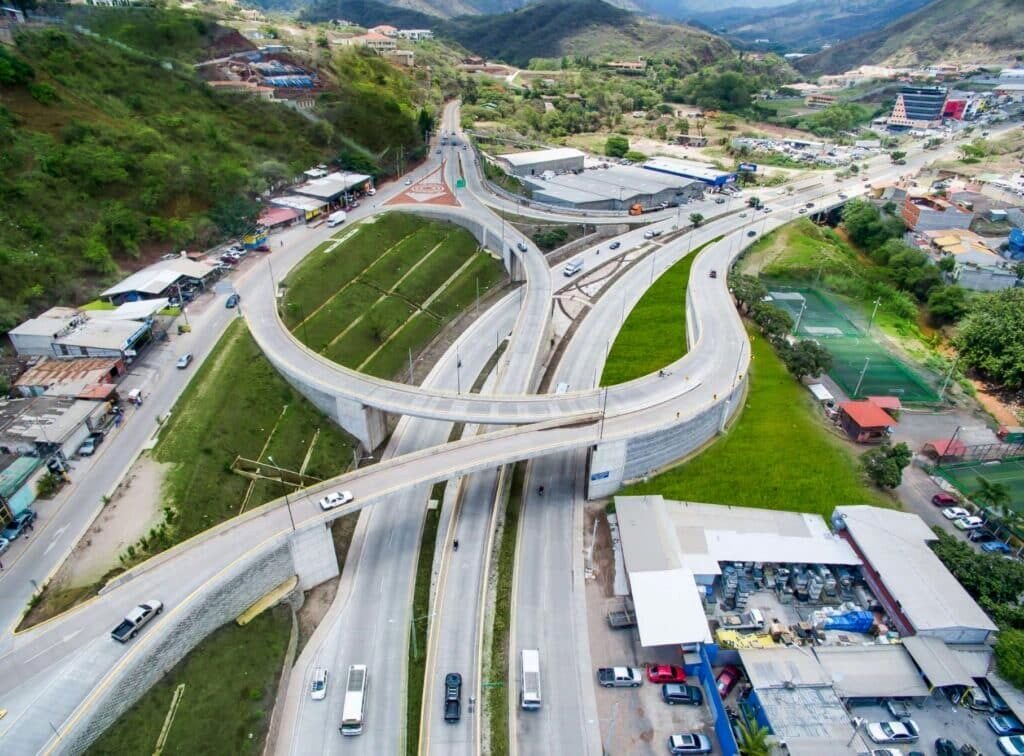

El puente forma parte de un intercambiador vial curvo, compuesto por varias rampas elevadas que conectan las distintas arterias del sector. El tramo colapsado era una vía en curva, conformada por una superestructura tipo viga cajón, posiblemente postensada apoyada sobre estribos de concreto reforzado. Este tipo de configuración genera cargas horizontales adicionales por efectos de inercia, que deben ser consideradas cuidadosamente en la fase de diseño.
De acuerdo con las especificaciones de la AASHTO LRFD, cualquier rampa en curva con radios reducidos debe evaluar el impacto de fuerzas centrífugas sobre el sistema de apoyo. La guía establece que deben incorporarse dispositivos de confinamiento o topes longitudinales en los extremos para evitar deslizamientos o desplazamientos no deseados.
Zona del fallo estructural

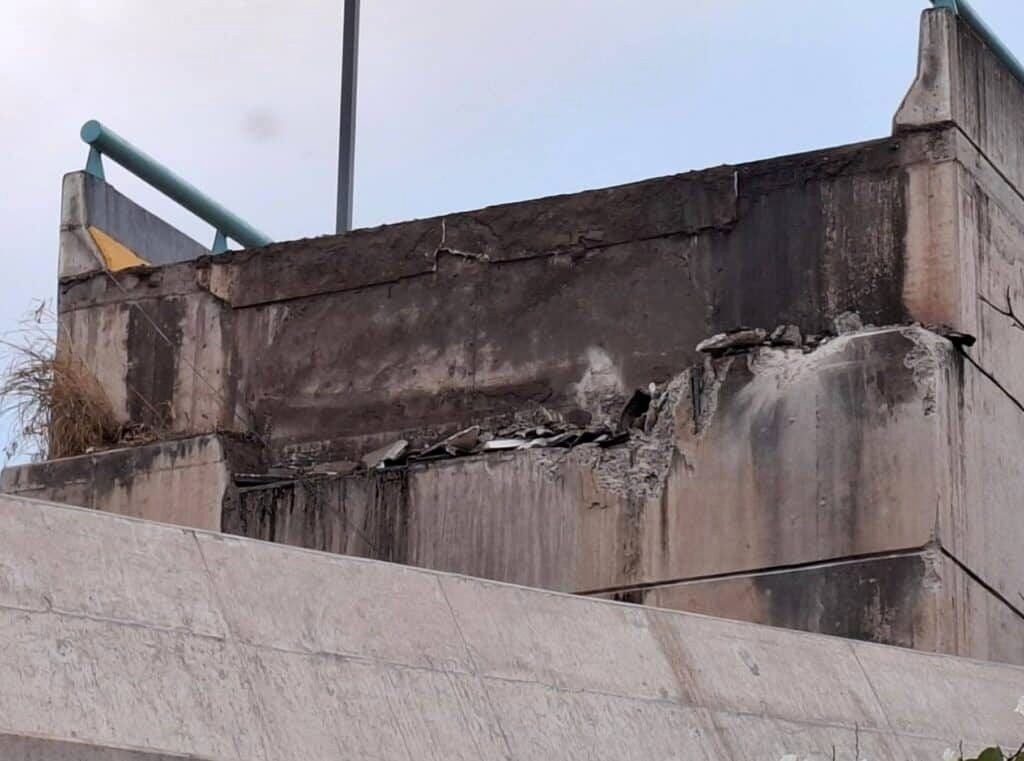

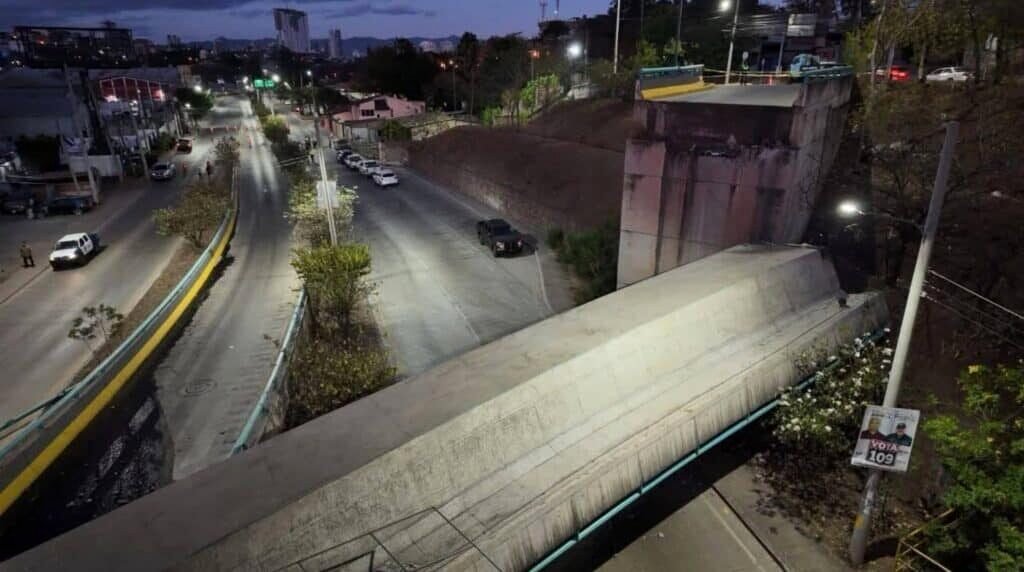

El colapso ocurrió en uno de los extremos del tablero, justo en su punto de apoyo sobre el estribo. Las imágenes evidencian que el tablero cayó sin mostrar signos de torsiones previas ni daños en el otro extremo. Esto indica un fallo localizado en la zona de apoyo. La caída completa de la losa sugiere que no existía ningún mecanismo de anclaje positivo, como pernos de cortante, trabas de acero o topes laterales.
En condiciones normales, un tablero simplemente apoyado debe contar con cojinetes elastoméricos (neoprenos) con capacidad de deformación controlada y elementos que limiten el deslizamiento por fricción. La norma AASHTO recomienda el uso de topes en estructuras de luces menores donde los desplazamientos puedan ser críticos ante frenado brusco o sismos.
Observaciones clave de la falla

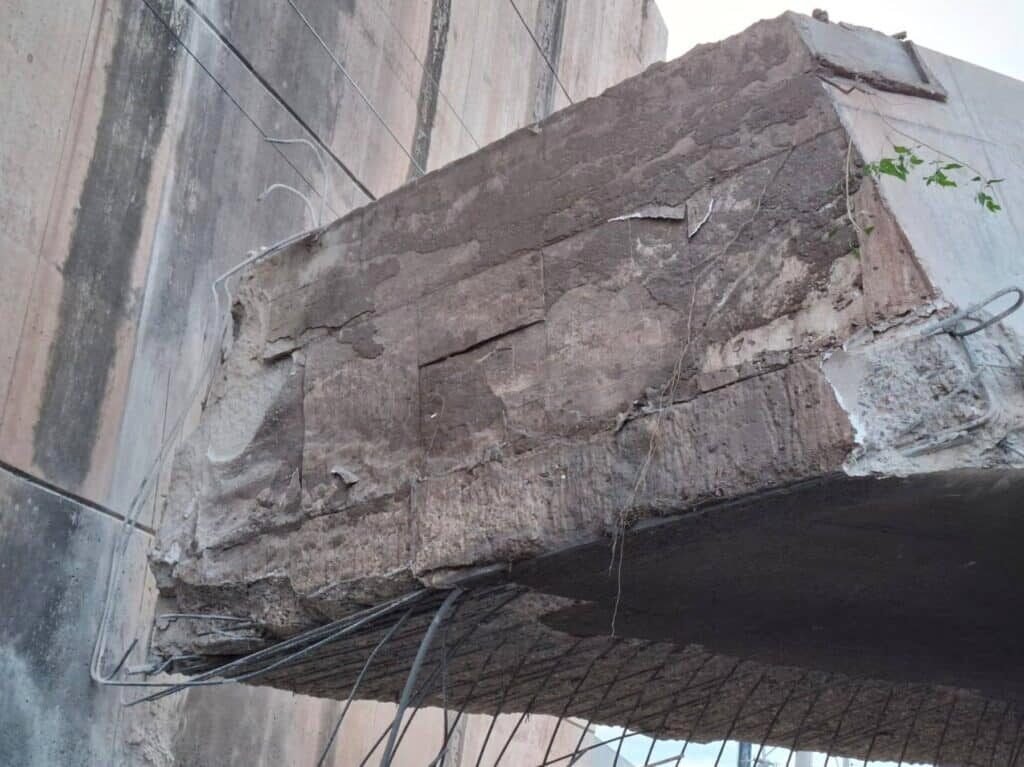

- El tablero muestra una rotura limpia junto al estribo, sin anclajes visibles ni continuidad de refuerzo entre la viga y el estribo.
- En las imágenes previas al incidente, se observan grietas longitudinales y posibles deformaciones en la zona de apoyo.
- La presencia de vegetación en la junta y sobre el tablero sugiere falta de mantenimiento y posible filtración de agua.
- No hay evidencia visible de topes laterales ni dispositivos de amortiguamiento.
Condiciones de carga en el momento del evento
En el momento del colapso, un camión que aparentemente transportaba asfalto reciclado transitaba sobre la estructura. Este tipo de vehículos, cuando están completamente cargados, puede alcanzar pesos de entre 30 a 40 toneladas, dependiendo del tipo de camión y del material. Su peso elevado, sumado a la geometría curva del puente, pudo haber inducido una fuerza de inercia horizontal significativa.

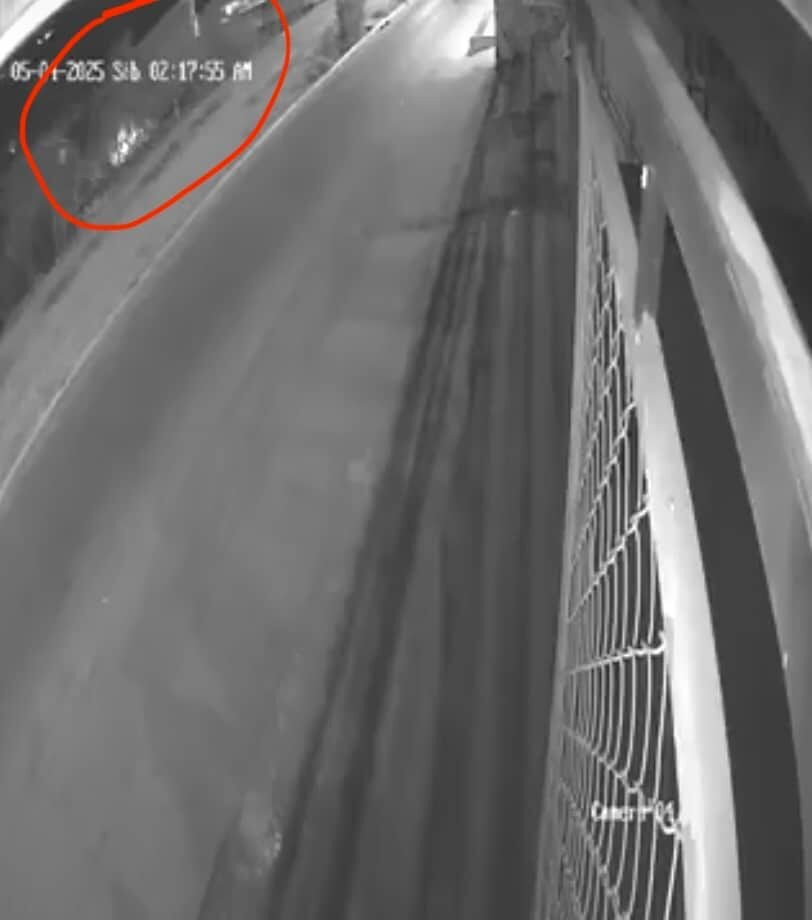

En un video de cámara de seguridad analizado recientemente, se observa que el camión circulaba sin realizar ninguna frenada brusca o maniobra anormal. El volcamiento ocurre justo cuando el vehículo se encuentra todavía dentro del puente, próximo al estribo, lo que refuerza la hipótesis de una falla estructural súbita.
Según la normativa AASHTO (Sección 3.6.4.2 – Vehicular Braking Force), las rampas deben diseñarse considerando los efectos de frenado combinados con la carga viva del camión de diseño. Esta sección especifica que debe aplicarse una carga longitudinal equivalente al 25% de la carga por eje del vehículo, en la dirección del tráfico, con un coeficiente de fricción mínimo establecido.
Esto significa que cualquier estructura vial debe prever que un vehículo pueda frenar súbitamente y que ese empuje horizontal puede actuar directamente sobre el tablero y sus apoyos. Si no existen topes, dispositivos de corte o elementos de confinamiento adecuados, la superestructura puede deslizarse sobre el estribo o apoyo, tal como aparentemente ocurrió en este caso.

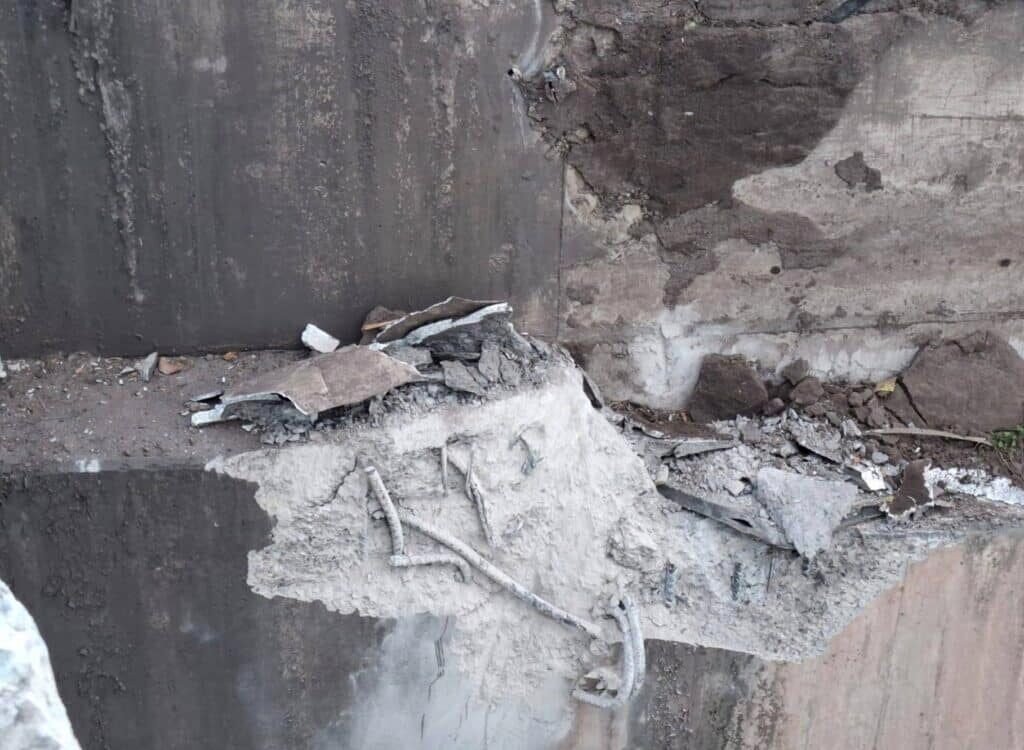

Deficiencias en el sistema de apoyo
- No se observan juntas de dilatación, neoprenos ni dispositivos de confinamiento visibles.
- El diseño parece corresponder a un puente simplemente apoyado, sin considerar adecuadamente los empujes horizontales.
- La falta de topes, dispositivos de cortante o diafragmas contribuyó a que el tablero no tuviera ninguna forma de resistir un desplazamiento por inercia.
Los Manuales de Patología de Puentes de CEDEX recomiendan inspecciones cada 2 a 5 años para evaluar la pérdida de sección, deformaciones en apoyos y funcionamiento de juntas. La ausencia de estas prácticas puede permitir que patologías progresivas culminen en colapsos totales.
Factores patológicos adicionales
- Posible daño acumulativo en los apoyos.
- Fatiga del concreto y del acero de refuerzo por microfisuramiento.
- Filtraciones de agua no controladas, favoreciendo procesos de oxidación del refuerzo y pérdida de adherencia.
- Errores en el diseño de la curvatura sin considerar momentos torsionales y esfuerzos horizontales asociados al tránsito vehicular.
Normativas aplicables y referencias técnicas
Este tipo de estructura debe cumplir con lo establecido por:
- AASHTO LRFD Bridge Design Specifications, especialmente en los capítulos de cargas horizontales, diseño sísmico y juntas.
- Manual Centroamericano de Diseño Estructural (MCA-DIE).
- Normas técnicas complementarias de México, en particular el Manual de Diseño de Puentes.
- ACI 318-19 para criterios de continuidad, anclajes y protección frente a corrosión.
- CEDEX (España), para inspección, mantenimiento y diagnóstico de patologías en estructuras viales.
Conclusión preliminar
Este análisis es preliminar y se basa únicamente en la información visual disponible hasta el momento, sin acceso a planos, ensayos de materiales ni inspección estructural en sitio. Sin embargo, se apoya en criterios de diseño establecidos por reglamentos internacionales como AASHTO, ACI y CEDEX, así como en el análisis forense documentado de fallos estructurales similares ocurridos en otros países con sistemas constructivos análogos. Por tanto, las causas planteadas deben considerarse como hipótesis técnicas que requieren ser confirmadas mediante estudios forenses en campo.
El colapso fue probablemente provocado por un desplazamiento longitudinal del tablero, asociado a:
- El paso de un vehículo de gran peso sobre una curva sin topes laterales.
- Una unión estructural deficiente, sin elementos de confinamiento o dispositivos de corte.
- La ausencia de mecanismos que impidieran el deslizamiento del tablero.
- Posibles daños acumulativos no atendidos por falta de mantenimiento.
- Se destaca la necesidad de revisar que el esquema estructural construido sea compatible con el análisis de diseño, verificando que no haya desviaciones entre lo proyectado y lo ejecutado.
- Se recuerda además que toda estructura requiere de una revisión y mantenimiento periódicos.
Estas condiciones, sumadas a la configuración geométrica y la aparente falta de dispositivos de confinamiento, crearon un escenario vulnerable. La confirmación del tipo de maniobra realizada por el conductor ayudaría a reforzar o descartar la hipótesis de desplazamiento inducido por frenado o cambio de velocidad.
📊 Recomendaciones técnicas
- Evaluación inmediata de todos los estribos y apoyos de la infraestructura vial de Tegucigalpa.
- Instalación de dispositivos de confinamiento lateral, neoprenos de alta calidad y topes longitudinales.
- Revisión del cumplimiento de los requisitos de AASHTO en diseño de juntas y apoyos.
- Implementar el programa de inspección periódica recomendado por CEDEX y MCA-DIE.
- Creación de una unidad técnica municipal o nacional para monitoreo de patologías estructurales.
- Entrevistar al operador del vehículo implicado para obtener claridad sobre las condiciones exactas del tránsito en el momento del colapso.
🚨 URGENTE: Evaluación Nacional de Puentes en Honduras
Es fundamental que tras este colapso, se realice una inspección estructural inmediata y una evaluación técnica profunda de todos los puentes del país. Esto debe incluir revisión de apoyos, señalización, condiciones de carga, drenaje y mantenimiento general. Se necesita un plan nacional de monitoreo y reforzamiento de infraestructuras críticas para evitar futuras tragedias.
Este caso debe servir como referencia para revisar todas las obras similares construidas en la última década y prevenir desastres mayores. El diseño estructural de puentes en curvas cerradas debe analizarse con máxima precaución, incluyendo el efecto de cargas horizontales, sismo y frenado.
