En muchos proyectos de ingeniería civil sigue siendo necesario resolver taludes, sostener rellenos o estabilizar plataformas. Una de las soluciones tradicionales para este tipo de situaciones es el uso de estructuras de gravedad hechas con piedra y mortero. Su rendimiento depende del peso propio, de una base bien proporcionada y sobre todo, de un drenaje que funcione con constancia incluso durante tormentas fuertes.
Este artículo resume cómo se diseñan, qué revisiones técnicas se necesitan, cuáles son sus limitaciones y por qué un buen detalle constructivo puede evitar fallas costosas en obra.
Cómo trabaja este tipo de estructura
La función principal es resistir la presión que ejerce el terreno. Para estimar ese empuje se aplican modelos ampliamente aceptados como Rankine y Coulomb, presentes en normas modernas (ASCE 7, AASHTO LRFD y reglamentos latinoamericanos).
El empuje activo se estima con:
Pa = 0.5 * gamma * H² * Ka
gamma = peso unitario del suelo
H = altura total
Ka = coeficiente de empuje activo
En suelos granulares con fricción interna cercana a 30 grados, Ka suele ubicarse en 0.33. La fuerza resultante actúa aproximadamente a un tercio de la altura.
Esta información es clave porque define la geometría mínima para que la estructura no vuelque ni deslice.
Elementos que definen el desempeño
Piedra y mortero
La resistencia proviene del peso propio, pero la trabazón entre piedras y la calidad del mortero también influyen. Lo común en obra es usar mezclas entre 100 y 140 kg/cm² de resistencia, suficiente para transmitir cargas internas.
Cimiento o zapata
La base es la encargada de resistir volteo y deslizamiento.
Los factores de seguridad recomendados son:
FS volteo ≥ 1.5
FS deslizamiento ≥ 1.5
El coeficiente de fricción entre la base y el terreno suele oscilar entre 0.55 y 0.65.
El drenaje, el verdadero garante de estabilidad

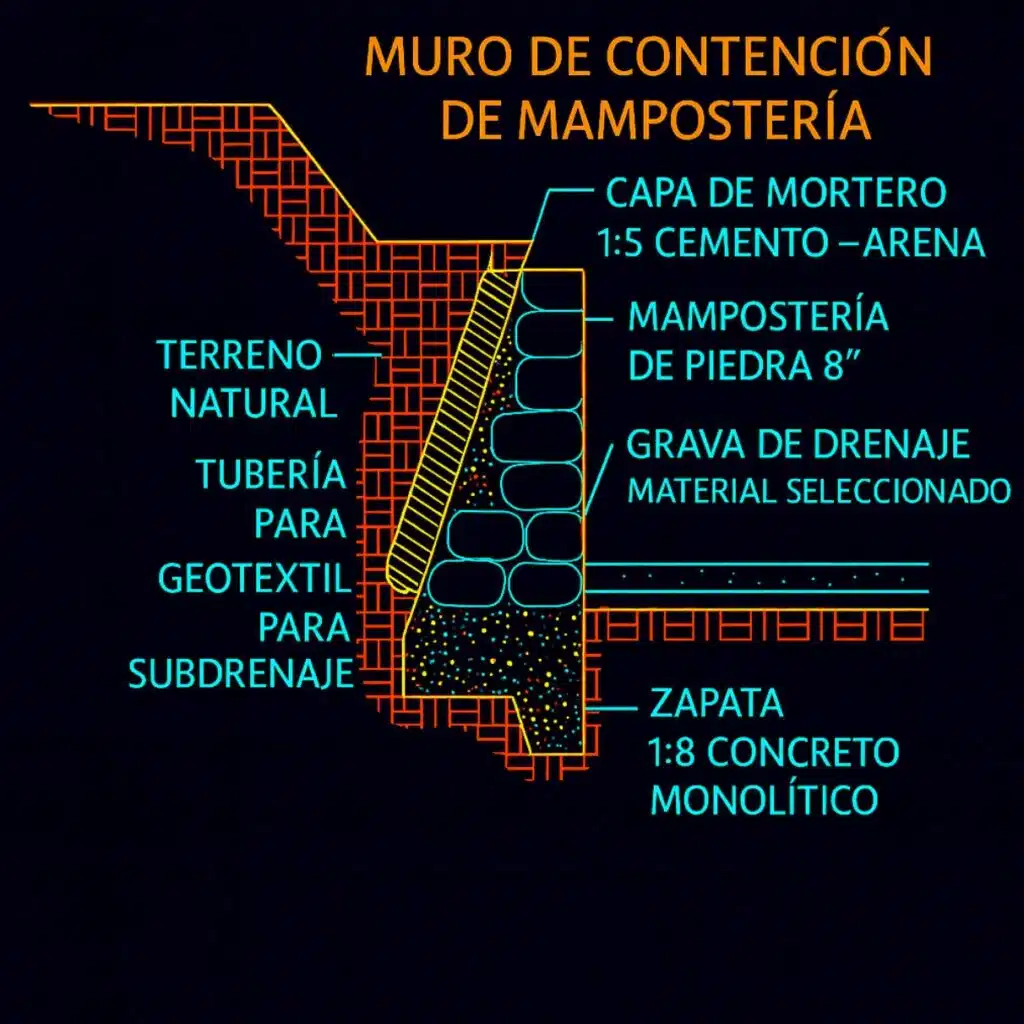

Si el agua se acumula detrás del muro, la presión aumenta y la estructura puede fallar incluso si la piedra está bien colocada. Para evitarlo, se integra un sistema con:
- Geotextil filtrante
- Grava bien graduada
- Tubería perforada con pendiente del 1% al 2%
- Capa drenante cuyo espesor sea aproximadamente el 20% de la altura del muro
Este criterio aparece en manuales como FHWA-NHI-10-024, una referencia habitual en diseño vial.
Relleno compactado
El relleno debe alcanzar una compactación mínima del 95% Proctor Estándar.
Los mejores materiales son mezclas no plásticas: gravas, arenas y suelos drenantes.
Atrás del muro no deben colocarse arcillas expansivas ni limos finos.
Dónde funciona bien esta solución
- Taludes pequeños o medianos, hasta unos 3 metros.
- Proyectos rurales o residenciales donde la piedra es accesible.
- Obras con mano de obra tradicional.
- Terrenos estables sin presencias de agua constante.
- Sitios donde se puede controlar el escurrimiento superficial.
Cuando estas condiciones se cumplen, la estructura puede durar décadas sin necesidad de intervenciones mayores.
Situaciones donde no conviene usarla
- Alturas superiores a 4 metros.
- Terrenos con alta plasticidad o arcillas saturables.
- Taludes con nivel freático alto.
- Zonas donde el agua se acumula por largos periodos.
- Proyectos que requieren ductilidad (zonas sísmicas con exigencias estrictas).
- Infraestructura mayor, como carreteras primarias o muros que sostienen cargas elevadas.
En estos casos suelen elegirse alternativas como concreto reforzado, gaviones, muros mecánicamente estabilizados o soluciones ancladas.
Errores frecuentes que un buen detalle constructivo evita
- Grava que se llena de finos y deja de funcionar como drenaje.
- Falta de geotextil que genera erosión interna.
- Tubería sin pendiente o sin salida al exterior.
- Mortero pobre que permite deslizamientos internos.
- Cimientos cortos que pierden estabilidad.
- Rellenos hechos con suelo arcilloso detrás del muro.
Un plano claro ayuda a evitar estos problemas y también reduce discusiones en campo.
Cómo adaptar el detalle a cualquier proyecto
El diseño base puede ajustarse fácilmente modificando:
- Altura total
- Dimensiones de la zapata
- Tipo de mortero
- Espesor de la capa drenante
- Pendiente y ubicación de la tubería
- Tipo de geotextil y granulometría de la grava
La estructura general se mantiene, lo que facilita su uso en licitaciones, supervisiones y expedientes técnicos.

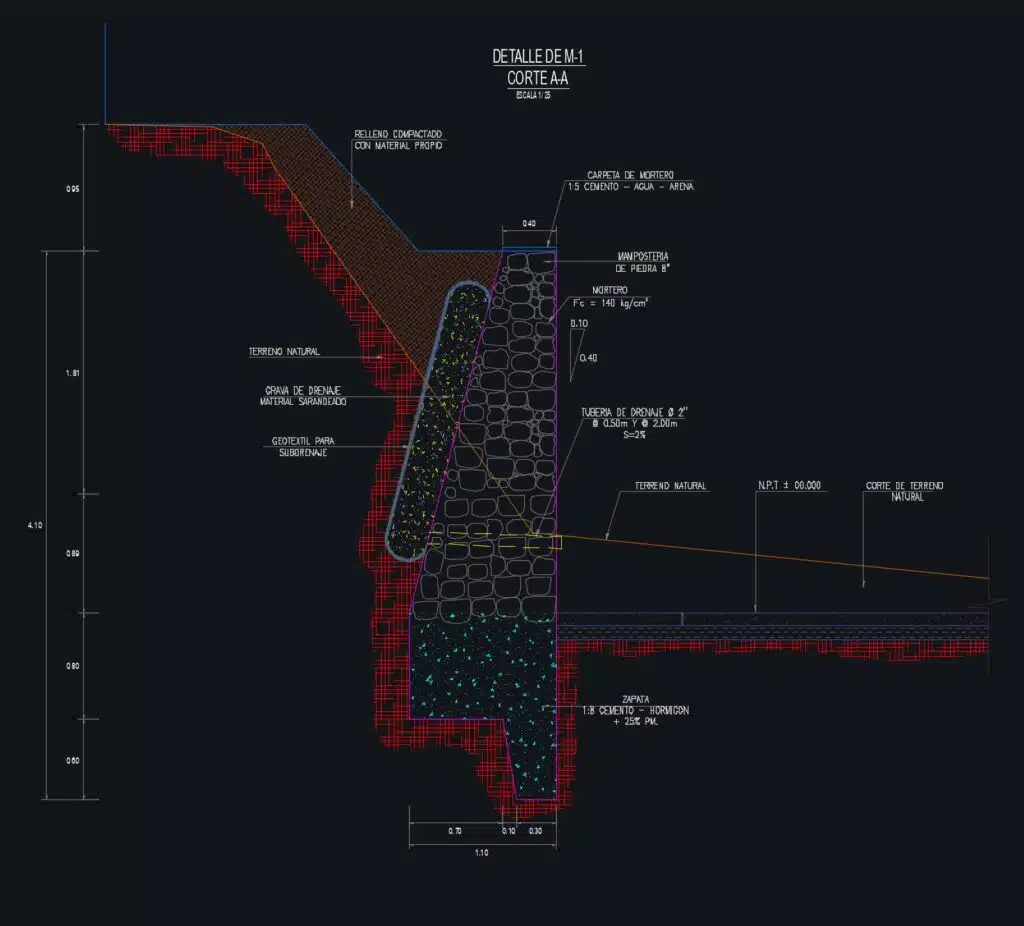

Descarga del archivo editable
El detalle se encuentra disponible en formato DWG para que pueda ajustarse a las condiciones específicas de cada proyecto sin necesidad de redibujar la base.
Descargar aquí:
Este recurso facilita entregar planos limpios, consistentes y preparados para revisión técnica o presupuestos.
