El Puente Altos del Trapiche fue habilitado al tránsito en julio de 2016 para crear un acceso directo entre la residencial y el sector de El Trapiche, sin obligar a los conductores a realizar el retorno por Villas del Sol. Además de documentar su construcción, las fotografías permiten estudiar la relación entre la estructura, los taludes, el drenaje, las quebradas cercanas y el mantenimiento del entorno.
Las imágenes permiten reconocer condiciones visibles y formular observaciones técnicas, pero no sustituyen los planos finales, el estudio geotécnico, los registros de construcción ni una inspección actual del puente.

Qué problema resolvió el Puente Altos del Trapiche
La obra creó una conexión elevada para ingresar a Altos del Trapiche desde el sector de El Trapiche y el Anillo Periférico. Antes de su apertura, buena parte del tránsito debía continuar hasta las proximidades de Villas del Sol para efectuar el retorno. El puente redujo ese recorrido para los residentes y separó el movimiento de acceso de una parte del tráfico que circulaba por el corredor principal.
Las fuentes periodísticas publicadas durante la ejecución y la habilitación coinciden en un presupuesto aproximado de L 25 millones. La longitud fue informada como cercana a 50 m durante la construcción y alrededor de 60 m al momento de la apertura. Sin los planos conforme a obra no conviene presentar una cifra más precisa de la que permiten las fuentes disponibles.
| Dato | Información documentada |
|---|---|
| Ubicación | Acceso a Residencial Altos del Trapiche desde el entorno del Anillo Periférico, Tegucigalpa |
| Inicio de construcción | 2015 |
| Habilitación al tránsito | 18 de julio de 2016 |
| Función vial | Evitar el retorno en Villas del Sol para ingresar a Altos del Trapiche |
| Longitud reportada | Aproximadamente 50 a 60 m, según fuentes contemporáneas |
| Presupuesto reportado | Aproximadamente L 25 millones |
| Elementos visibles | Pilas y estribos de concreto, tablero elevado, aproximaciones, barandales, iluminación, acera peatonal y pórticos en los accesos |
En 2018, la Gerencia de Movilidad Urbana citada por la prensa reportó un uso cercano a 2,700 vehículos diarios. Ese dato no demuestra por sí solo si la obra fue suficiente o insuficiente. Sí confirma que su función principal era resolver un movimiento local de acceso y no absorber todo el tránsito del Anillo Periférico.


Proceso constructivo documentado

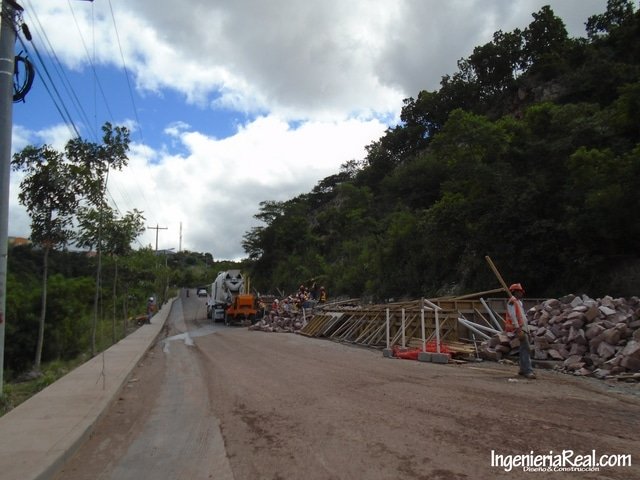

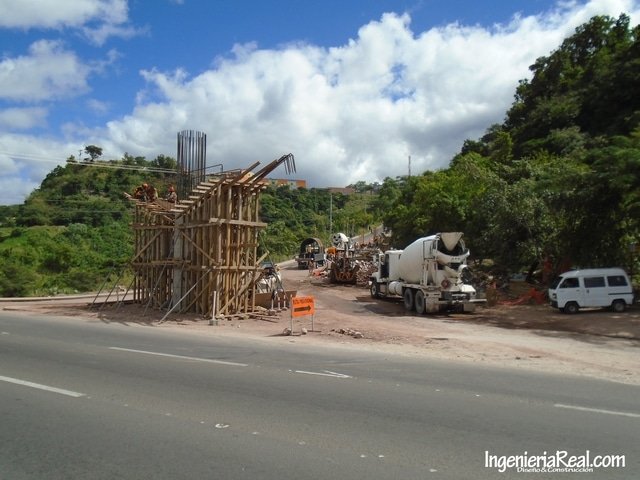

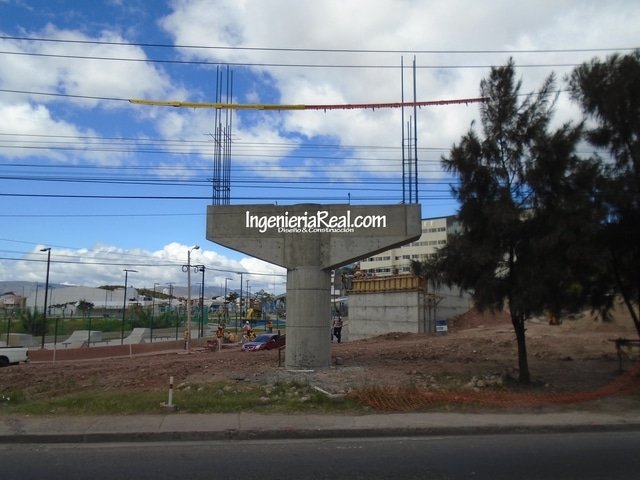

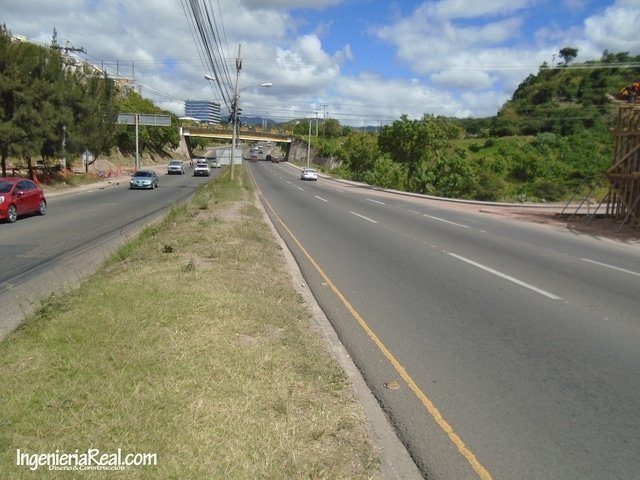

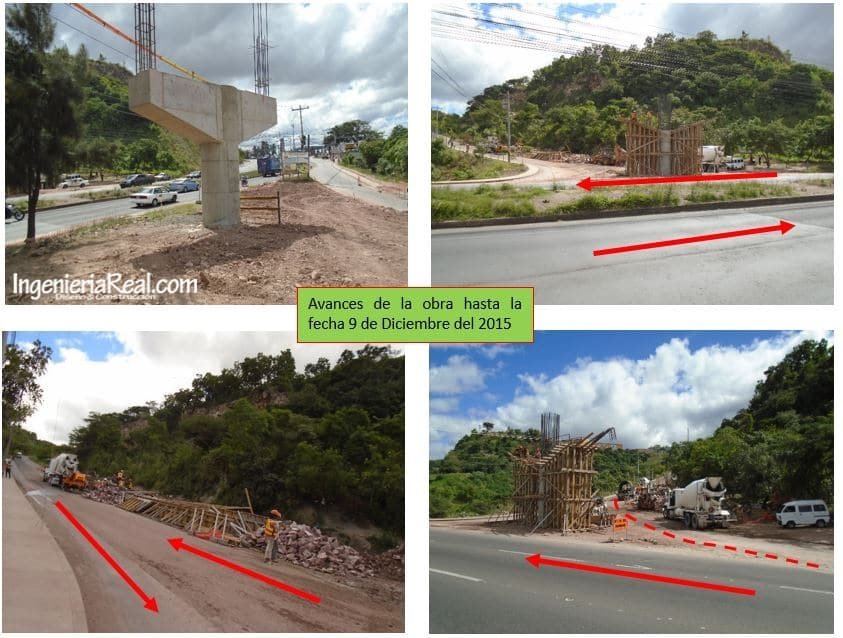

La secuencia fotográfica permite reconocer trabajos topográficos, conformación de aproximaciones, excavaciones, muros, pilas de concreto y terminaciones del tablero. No se dispone de memorias de cálculo ni de planos estructurales finales dentro de la publicación. Por esa razón no es correcto definir únicamente a partir de las fotografías el sistema estructural completo del tablero.

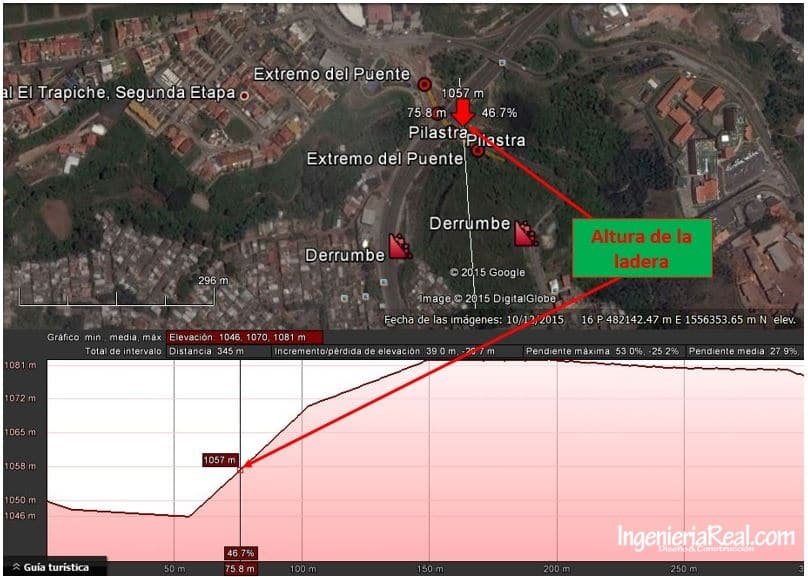

El levantamiento topográfico debía definir el alineamiento horizontal, el perfil longitudinal, las cotas de las aproximaciones, la relación con el Anillo Periférico y la posición de los apoyos. En una obra de este tipo también resulta necesario controlar asentamientos, pendientes de drenaje, gálibos, transiciones de pavimento y compatibilidad entre el tablero y los terraplenes de acceso.





Nota técnica: una fotografía puede mostrar geometría, materiales expuestos, drenajes y deterioros visibles. No permite verificar capacidad portante, resistencia del concreto, detalle de conexiones, profundidad de cimentación ni estabilidad global del talud.
Investigación geotécnica necesaria
El texto original mencionaba incorrectamente perforaciones STP y límites de Atteberg. Los términos correctos son ensayo SPT, por Standard Penetration Test, y límites de Atterberg. Junto con la granulometría, el contenido de humedad, la clasificación del suelo y otros ensayos, estos datos ayudan a caracterizar los materiales.
Estos ensayos no proporcionan por sí solos una capacidad portante definitiva ni permiten diseñar una cimentación sin conocer el perfil estratigráfico, el nivel de agua, las cargas y el criterio de diseño adoptado.
- Perforaciones o sondeos con registro continuo de los estratos.
- SPT u otros ensayos de campo adecuados al tipo de suelo o roca.
- Granulometría, límites de Atterberg, peso unitario y resistencia al corte.
- Caracterización del macizo rocoso, discontinuidades, orientación y meteorización.
- Medición del nivel freático y reconocimiento de filtraciones.
- Levantamiento topográfico detallado del talud y de las obras de drenaje.
- Revisión de cimentaciones, estribos, muros y rellenos de aproximación.
En términos conceptuales, la estabilidad de un talud puede expresarse mediante la relación:
Factor de seguridad = resistencia al corte disponible ÷ esfuerzo cortante movilizado
El valor exigido depende de la norma aplicable, la calidad de la información, la condición de carga, la presencia de agua, la sismicidad y las consecuencias de una falla. No existe una cifra universal aplicable a todos los taludes próximos a puentes.
Geología y estabilidad de los taludes

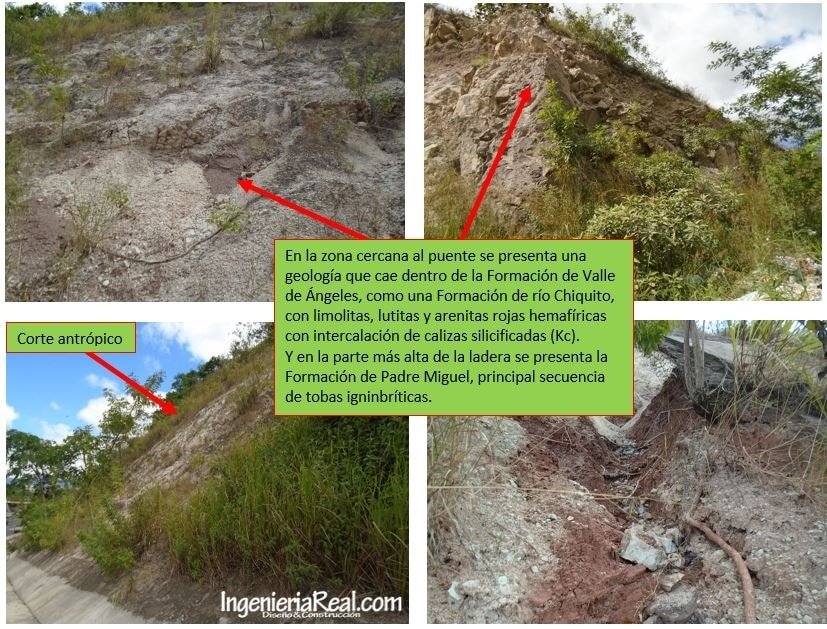

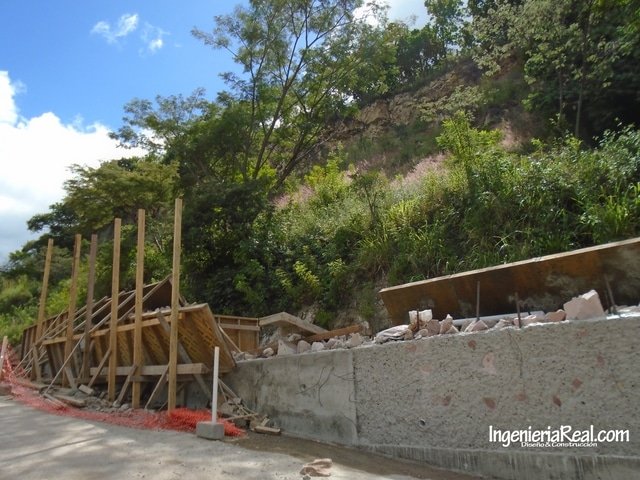

Las fotografías muestran cortes con materiales rojizos, zonas meteorizadas, estratos y afloramientos rocosos. La interpretación original los relacionó con unidades sedimentarias del Grupo Valle de Ángeles y materiales volcánicos del Grupo Padre Miguel, ambos presentes en el contexto geológico de Tegucigalpa.
Esa asociación puede emplearse como hipótesis de trabajo, pero debe confirmarse mediante cartografía geológica, reconocimiento de campo y sondeos. El color de un material o una fotografía aislada no son suficientes para identificar una formación geológica.


La estabilidad no depende únicamente de la pendiente. También intervienen la orientación de los estratos y fracturas, la resistencia de los materiales, el espesor del suelo residual, el agua infiltrada, la erosión en el pie, las excavaciones, las vibraciones y el mantenimiento.
Riesgos geotécnicos alrededor de un puente
| Condición | Indicadores visibles | Posible consecuencia | Evaluación necesaria |
|---|---|---|---|
| Deslizamiento superficial | Suelo sobre aceras, grietas en la corona, abombamiento en el pie o vegetación inclinada | Bloqueo de drenajes, invasión de la vía y erosión progresiva | Geometría del talud, drenaje, resistencia del suelo y superficie probable de falla |
| Caída de rocas | Bloques sueltos, fracturas abiertas, cicatrices recientes y fragmentos en cunetas | Impacto sobre vehículos, barandales, aceras o elementos próximos | Discontinuidades, trayectoria, energía y zona de alcance |
| Erosión del pie | Surcos, pérdida de material, socavones y exposición de rellenos | Reducción de la estabilidad del talud | Escorrentía, descarga de cunetas y condición del terreno |
| Filtración | Manchas húmedas, flujo continuo o arrastre de finos | Aumento de presión de poros y pérdida de resistencia | Nivel freático, subdrenaje, origen del agua y capacidad de descarga |
| Asentamiento en aproximaciones | Desnivel en juntas, fisuras o deformación del pavimento | Impactos dinámicos sobre el tablero y pérdida de comodidad vehicular | Compactación del relleno, drenaje y comportamiento del estribo |
| Deterioro de muros | Grietas, desplome, juntas abiertas o salidas de agua | Deformación del relleno o falla localizada de contención | Presiones de tierra, drenaje, cimentación y estado estructural |

Una capa de mortero o concreto aplicada sobre un talud no estabiliza automáticamente una masa inestable. Puede reducir la erosión superficial si está correctamente diseñada, pero también puede ocultar filtraciones o desprenderse si no cuenta con drenaje, anclaje o compatibilidad con el terreno.
Drenaje y quebradas cercanas

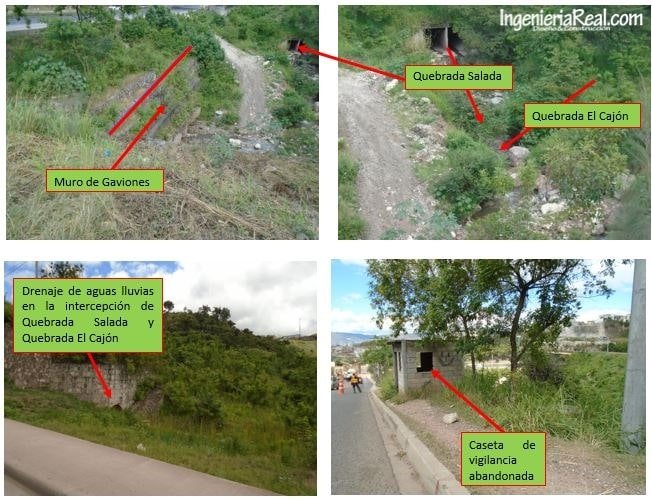

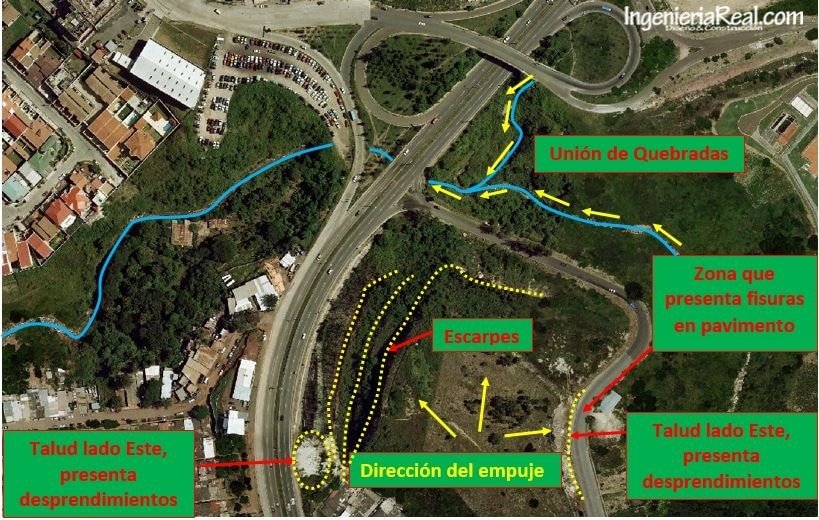

En el entorno se identificaron la Quebrada Salada y la Quebrada El Cajón, además de cunetas, descargas y obras menores de drenaje. Aunque el puente principal cruza una vía y no un cauce, la red hidráulica cercana puede modificar la estabilidad de las laderas y de las aproximaciones cuando el agua se concentra, desborda o arrastra sedimentos.

La limpieza de una alcantarilla o una caja puente es necesaria, pero no reemplaza una revisión hidráulica. Deben comprobarse el caudal de diseño, la sección disponible, el arrastre de rocas y residuos, la erosión en entradas y salidas y la descarga sobre los taludes.
No debe confundirse cualquier erosión cercana con socavación de una pila. La socavación es la remoción de material por acción del flujo alrededor de cimentaciones, estribos o cauces. Para confirmarla se necesitan inspección directa, geometría hidráulica, niveles de avenida y datos del material del lecho.
Qué inspeccionar después de lluvias intensas
- Cunetas, bajantes, tragantes y descargas obstruidas.
- Nuevas grietas en la corona o el cuerpo de los taludes.
- Rocas o suelo recién depositados en aceras y calzadas.
- Filtraciones, zonas húmedas y arrastre de finos.
- Erosión en el pie de muros, terraplenes y salidas de drenaje.
- Desniveles entre el puente y sus aproximaciones.
- Deformaciones o grietas en muros y barandales.
- Acumulación de residuos en quebradas y obras de paso.
- Cambios visibles en apoyos, juntas o elementos del tablero.
La inspección visual permite detectar cambios. Cuando aparece una señal nueva o progresiva debe compararse con registros anteriores, medirse y remitirse a la especialidad correspondiente. Retirar el material caído sin investigar su origen puede dejar intacta la causa del problema.
Medidas de estabilización y protección
No existe una solución única para todos los taludes. La intervención depende de si el problema dominante es erosión superficial, infiltración, deslizamiento, caída de rocas, pérdida de soporte o una combinación de mecanismos.
| Problema | Medidas posibles | Comprobaciones necesarias |
|---|---|---|
| Agua superficial | Cunetas revestidas, bordillos, bajantes, disipadores y descarga controlada | Caudal, pendiente, erosión en la salida y mantenimiento |
| Agua interna | Subdrenes, drenes horizontales, filtros y capas drenantes | Origen del agua y punto seguro de descarga |
| Erosión superficial | Vegetación, geomantas y protección localizada | Pendiente, clima, tipo de suelo y escorrentía |
| Deslizamiento | Reperfilado, bermas, muros, suelo reforzado, anclajes o pilotes | Estabilidad global, drenaje, cimentación y secuencia constructiva |
| Caída de rocas | Desquinche, pernos, mallas, cunetas de captura y barreras | Volumen de bloque, trayectoria, energía y altura de rebote |
| Erosión junto a cauces | Enrocado, gaviones, colchones y disipadores | Hidráulica, socavación, filtros y estabilidad de la cimentación |
Los gaviones pueden funcionar como contención flexible, protección contra erosión o elemento drenante cuando el análisis demuestra que son apropiados. Antes de definir sus dimensiones deben verificarse deslizamiento, volteo, capacidad portante, estabilidad global, filtración y socavación.
Como recurso técnico de apoyo, Ingeniería Real dispone de una hoja de cálculo para diseño de muros de gaviones. Su uso no sustituye el estudio geotécnico ni el diseño específico de una obra.
Registro fotográfico del puente habilitado

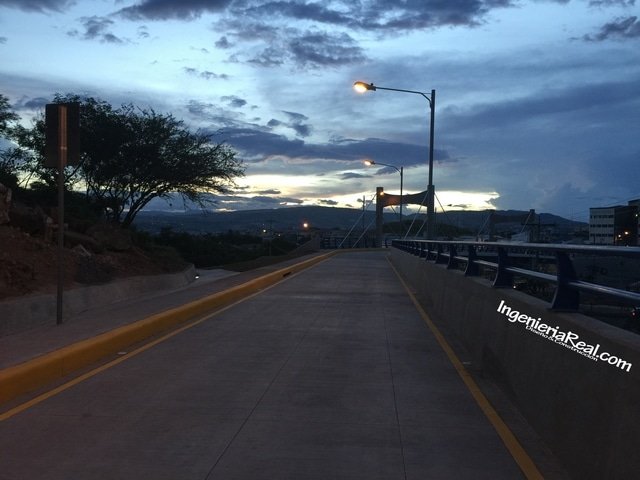

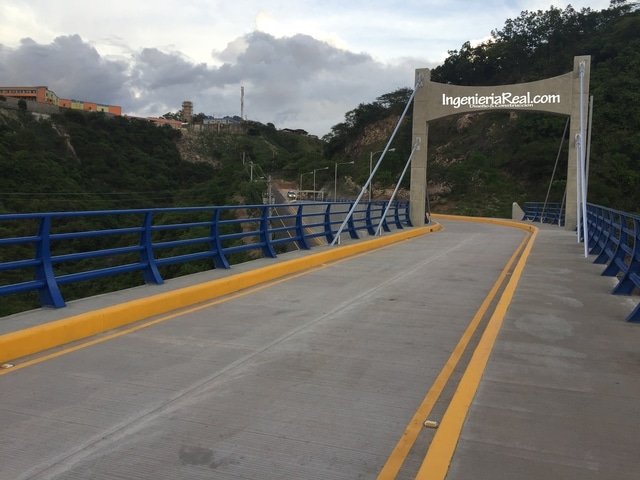

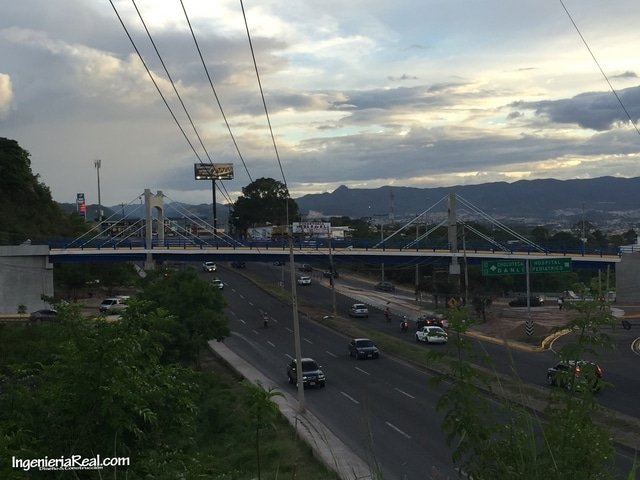

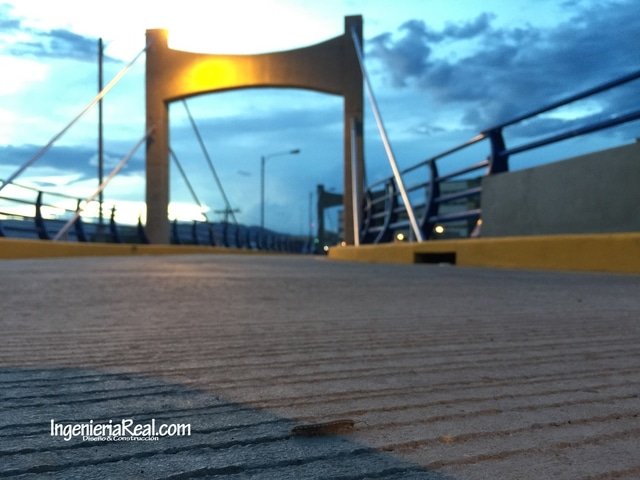

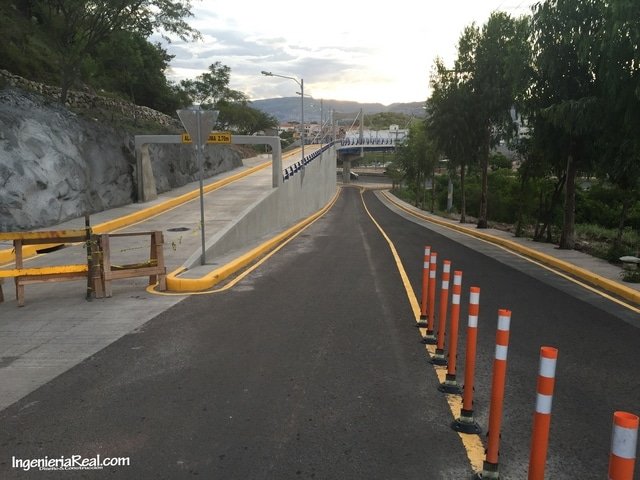

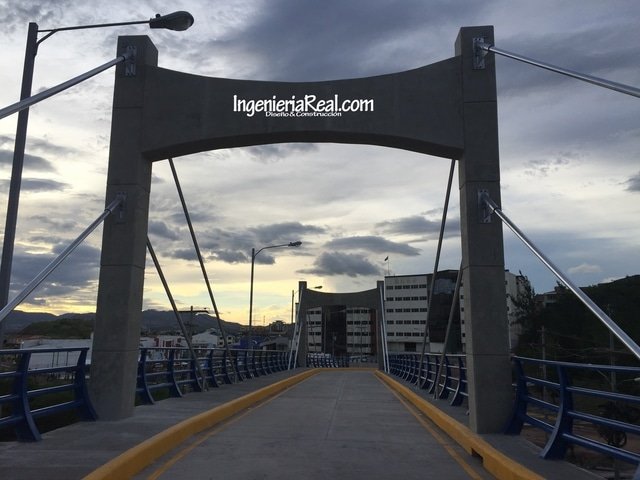

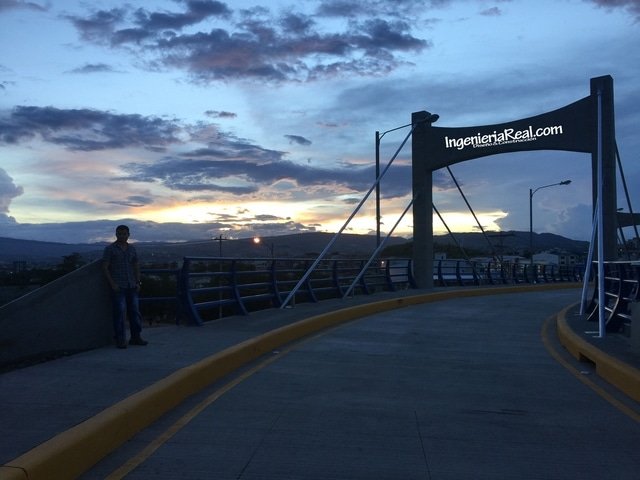

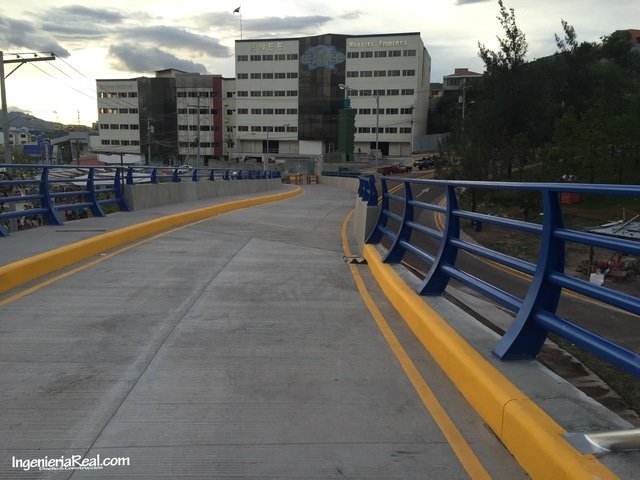

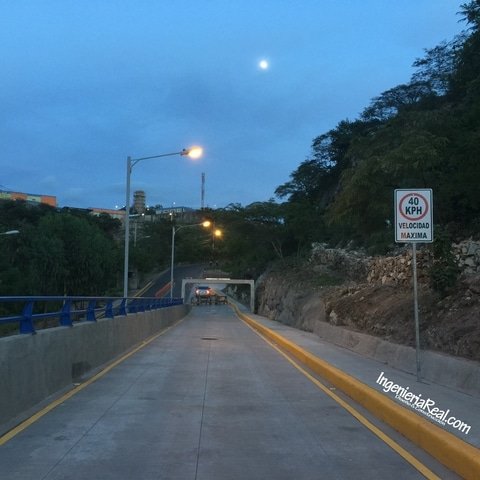

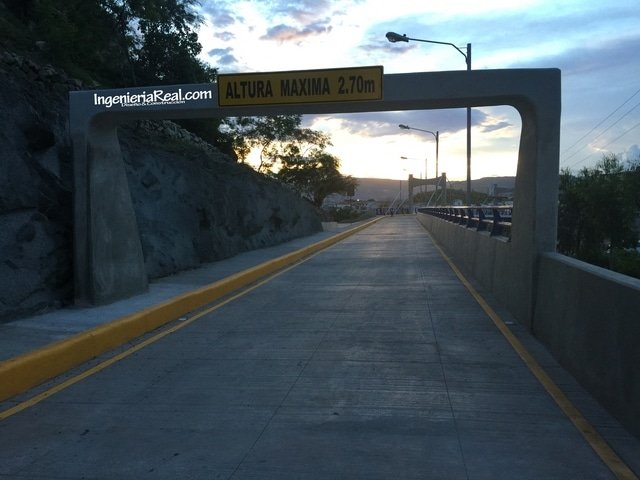

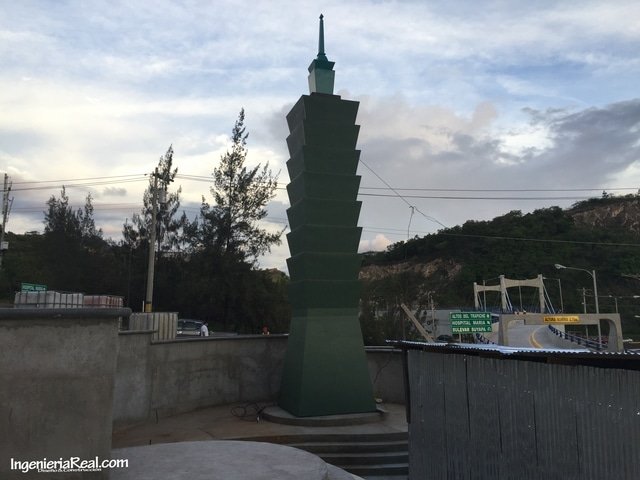

Las siguientes fotografías fueron tomadas el 17 de julio de 2016, pocas horas antes de la habilitación al tránsito. Documentan el acabado de la calzada, la señalización, los pórticos, la iluminación, los barandales y la acera peatonal.










Lecciones técnicas del caso
El puente resolvió un acceso local y dejó un registro fotográfico útil de su construcción. Las imágenes muestran también que el funcionamiento de una obra vial no depende únicamente del tablero. Los taludes, el drenaje, los muros, las aproximaciones y las quebradas cercanas forman parte del comportamiento del conjunto.
Las condiciones observadas durante 2015 y 2016 justificaban inspección y mantenimiento, pero no permiten afirmar únicamente con fotografías que existiera daño estructural o una falla inminente. La revisión del entorno resulta especialmente importante después de lluvias intensas y cualquier medida de estabilización debe responder al mecanismo real que esté produciendo el problema.
Preguntas frecuentes
¿Se puede evaluar la seguridad de un puente solamente con fotografías?
No. Las fotografías permiten detectar señales visibles y orientar una inspección. La evaluación de seguridad requiere planos, historial, mediciones, ensayos y revisión de apoyos, cimentaciones, tablero, drenaje y condiciones geotécnicas.
¿Un muro de contención elimina el riesgo de deslizamiento?
No necesariamente. Un muro puede presentar problemas de deslizamiento, volteo, capacidad portante o estabilidad global. También puede recibir mayores presiones cuando el agua no dispone de una salida adecuada.
¿Cuál es la diferencia entre deslizamiento, caída de rocas y socavación?
El deslizamiento es el movimiento de una masa de suelo o roca sobre una superficie de falla. La caída de rocas corresponde a bloques que se desprenden y se desplazan por caída, rebote o rodadura. La socavación es la remoción de material por acción del agua alrededor de cauces, pilas, estribos u otras cimentaciones.
¿Qué señales requieren atención después de una tormenta?
La presencia de rocas o suelo sobre la vía, grietas nuevas, flujo de agua no previsto, erosión junto a muros o apoyos, deformación del pavimento, asentamientos en las aproximaciones y obstrucciones importantes en los drenajes justifican una revisión.
Referencias técnicas y documentales
- Federal Highway Administration. Recursos de inspección de puentes.
- Federal Highway Administration. HEC-18 para evaluación de socavación en puentes.
- Federal Highway Administration. Recursos sobre riesgos geotécnicos.
- U.S. Geological Survey. Landslide Handbook.
- Universidad Nacional Autónoma de Honduras. Información geológica sobre Tegucigalpa.
- La Prensa. Habilitación del acceso hacia Altos del Trapiche.
- El Heraldo. Datos publicados durante la construcción.
- El Heraldo. Datos de tránsito publicados en 2018.
