Armaduras para techo: tipos, diseño, cargas y errores

Qué es una armadura para techo y cómo trabaja

Una armadura es un sistema formado principalmente por barras rectas conectadas en nudos y organizadas mediante triangulación. En el modelo ideal de armadura plana, las cargas se aplican en los nudos, las uniones se consideran articuladas y cada barra trabaja principalmente a tracción o compresión.

Ese modelo es muy útil para el análisis, pero una estructura real no es perfectamente ideal. Si una correa descarga entre nudos, una unión tiene excentricidad o el detalle transmite momento, algunos miembros también pueden experimentar flexión. El diseño debe representar esas condiciones cuando sean significativas.

Además, una armadura individual puede analizarse como sistema plano, pero el techo completo necesita estabilidad tridimensional. Las correas, arriostramientos y conexiones entre armaduras son parte esencial del comportamiento fuera del plano.

Partes principales de una armadura de techo

Los nombres cambian ligeramente entre países, pero los componentes estructurales básicos son los mismos:

• Cordón superior: conjunto de barras que forma el borde superior de la armadura y recibe las cargas procedentes de la cubierta por medio de correas u otros elementos.
• Cordón inferior o tirante: elemento inferior que cierra la triangulación. Bajo cargas gravitacionales suele trabajar predominantemente a tracción en muchas armaduras de dos aguas, aunque el sentido de los esfuerzos puede cambiar con otras acciones.
• Diagonales y montantes: forman el alma de la armadura y transmiten los esfuerzos entre los cordones y los apoyos.
• Nudos: puntos donde convergen dos o más barras. La geometría y la excentricidad de estas uniones influyen directamente en el comportamiento real.
• Apoyos: zonas donde la armadura transmite sus reacciones a columnas, muros, vigas u otros elementos estructurales.
• Cartelas o placas de unión: placas utilizadas en muchas armaduras metálicas para conectar barras mediante pernos, soldadura o una combinación diseñada para el caso.
• Correas: elementos secundarios que normalmente van de una armadura a otra y transfieren las cargas de la cubierta. No son parte del alma de la cercha, pero su posición afecta el análisis del cordón superior.
• Arriostramientos: elementos que estabilizan cordones y armaduras fuera de su plano, además de ayudar a transferir acciones longitudinales y de viento.

Luz, peralte y pendiente: tres medidas que no conviene confundir

La luz estructural se define respecto de las líneas o puntos de apoyo utilizados en el modelo de cálculo. En muchos casos se trabaja con la distancia entre ejes o centros de apoyo, mientras que la luz libre describe la distancia libre entre las caras interiores de los apoyos. No deben intercambiarse como si fueran la misma medida.

El peralte es la altura estructural de la armadura. Aumentarlo, dentro de límites razonables, suele reducir las fuerzas en los cordones para un mismo momento global, pero también modifica longitudes de barras, pandeo, arquitectura, volumen interior y costo de fabricación.

La pendiente pertenece a la geometría de la cubierta y condiciona el drenaje, el tipo de cobertura, la acción del viento, la acumulación de nieve donde exista y la forma de la armadura. No existe una pendiente ni una relación luz-peralte universal que sea correcta para todos los proyectos.

Tipos de armaduras para techo

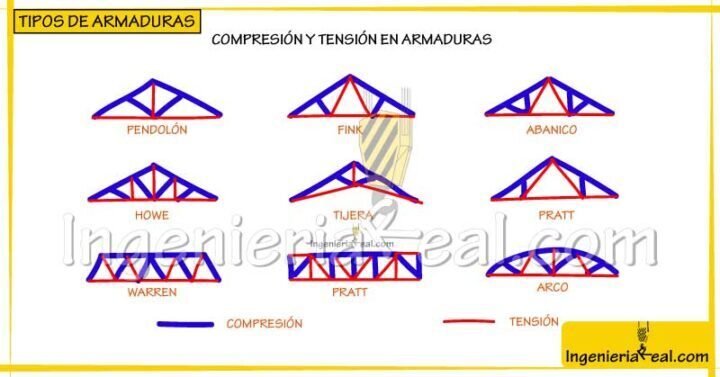

La geometría más conveniente se selecciona por el conjunto del proyecto, no por un único “claro máximo”. Las siguientes configuraciones son frecuentes en cubiertas y ayudan a entender cómo cambia la ruta de cargas.

Los nombres ayudan a describir la geometría, pero no determinan por sí solos la capacidad. Dos armaduras Pratt con la misma luz pueden requerir miembros completamente diferentes si cambian la separación entre cerchas, la cubierta, el viento, la nieve, el peralte o la calidad del material.

Armaduras de acero o de madera: no existe un material universalmente mejor

El acero galvanizado no es automáticamente el mejor material para todas las armaduras, del mismo modo que la madera no es una solución exclusiva para luces pequeñas. La decisión debe considerar resistencia, disponibilidad, protección, mano de obra, ambiente, transporte, montaje, fuego, mantenimiento y tipo de conexión.

En armaduras metálicas, las propiedades de ángulos, canales, perfiles tubulares y otros elementos son datos de entrada para el diseño. Como apoyo de consulta, Ingeniería Real dispone de tablas de especificaciones técnicas de perfiles y materiales. Estas tablas sirven para consultar propiedades, pero no sustituyen el cálculo de resistencia, estabilidad ni conexiones.

Cargas que debe considerar una armadura de techo

Una armadura no se diseña únicamente para el peso del techo. El conjunto de acciones depende de la ubicación, el uso y la normativa. Entre las más frecuentes están:

• Carga muerta: peso propio de la armadura, correas, cubierta, aislamiento, cielos, instalaciones permanentes y otros elementos fijos.
• Carga viva de cubierta: mantenimiento, acceso y otras acciones temporales previstas por la norma aplicable.
• Viento: presión y, especialmente en cubiertas ligeras, succión o levantamiento. Puede invertir el sentido de los esfuerzos en barras y conexiones.
• Nieve: donde exista, incluyendo posibles acumulaciones o distribuciones no uniformes exigidas por la normativa.
• Lluvia y empozamiento: relevantes en cubiertas de baja pendiente o sistemas donde la deformación pueda favorecer acumulación de agua.
• Sismo: cuando la configuración y la norma requieran considerar masa, anclajes, estabilidad y transferencia de acciones sísmicas.
• Cargas añadidas: paneles solares, equipos, ductos, tuberías, luminarias, cielos suspendidos o cualquier elemento incorporado durante o después de la construcción.

Las combinaciones de carga no deben improvisarse. Deben tomarse de la normativa adoptada por la autoridad competente en el lugar del proyecto. Como referencia internacional de uso extendido en proyectos regidos por normas estadounidenses, ASCE/SEI 7-22 contempla cargas muertas, vivas, viento, nieve, lluvia, sismo y otras acciones, además de sus combinaciones.

Por qué conviene llevar las cargas a los nudos

El comportamiento ideal de una armadura supone que las cargas llegan a los nudos. Por eso es habitual coordinar la posición de las correas con los puntos de panel del cordón superior. Si una correa descarga a mitad de una barra, ese tramo deja de trabajar como un elemento puramente axial y aparece flexión local que debe considerarse.

Para visualizar la transferencia de una carga superficial a una armadura puede utilizarse, de forma conceptual:

w = q × s

• q = carga superficial del caso analizado, en kN/m², definida sobre el área que indique la norma.
• s = separación entre armaduras, en m.
• w = carga lineal tributaria sobre una armadura, en kN/m.

Si esa carga lineal se entrega mediante correas a nudos interiores espaciados una distancia tributaria a, una idealización simple sería:

P = w × a

Por ejemplo, para un único caso de carga con q = 0.80 kN/m², armaduras separadas 4.00 m y una longitud tributaria de panel de 2.00 m:

w = 0.80 × 4.00 = 3.20 kN/m

P = 3.20 × 2.00 = 6.40 kN

Ese valor solo ilustra la conversión de una carga distribuida a una carga nodal. No representa una combinación de diseño ni incluye automáticamente viento, peso propio, nieve u otras acciones.

Proceso correcto para diseñar una armadura

1. Definir geometría y apoyos. Establecer luz de cálculo, pendiente, peralte disponible, ubicación de columnas o muros y restricciones arquitectónicas.
2. Definir la cubierta y los elementos secundarios. Conocer correas, tipo de lámina o teja, aislamiento, cielo, equipos y separación entre armaduras.
3. Determinar los casos de carga. Separar correctamente cargas permanentes, vivas, viento, lluvia, nieve, sismo y cargas especiales cuando correspondan.
4. Aplicar las combinaciones normativas. Revisar tanto casos gravitacionales como levantamiento por viento y otras situaciones que puedan invertir esfuerzos.
5. Elegir la triangulación. Coordinar número de paneles y posición de nudos con correas, restricciones de fabricación y longitud de barras comprimidas.
6. Analizar la estructura. Obtener reacciones, fuerzas axiales, desplazamientos y, cuando el modelo lo requiera, flexión secundaria y efectos de segundo orden.
7. Diseñar miembros. Verificar tracción, compresión, pandeo, esbeltez, resistencia de la sección y demás estados límite aplicables al material.
8. Diseñar conexiones. Comprobar pernos, soldaduras, placas, aplastamiento, desgarro, bloque de cortante, ruptura de sección y excentricidades según corresponda.
9. Diseñar el arriostramiento. Resolver la estabilidad fuera del plano de cordones y miembros, además de la transferencia longitudinal de cargas.
10. Comprobar servicio y montaje. Revisar deformaciones, drenaje, vibraciones cuando sean relevantes, protección del material y estabilidad temporal durante el izaje y la colocación.

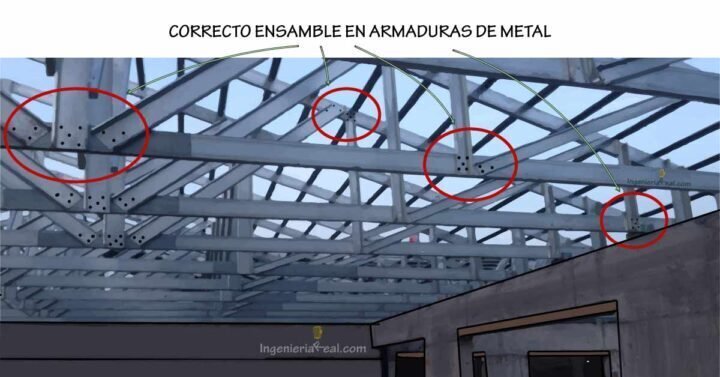

Uniones atornilladas, soldadas y cartelas

No es correcto afirmar que una unión atornillada sea siempre mejor que una soldada. Ambas pueden ser adecuadas si se diseñan, fabrican e inspeccionan correctamente. La elección depende de las fuerzas, el tipo de perfil, el espesor disponible, la geometría del nudo, la facilidad de montaje, el ambiente y el procedimiento de fabricación.

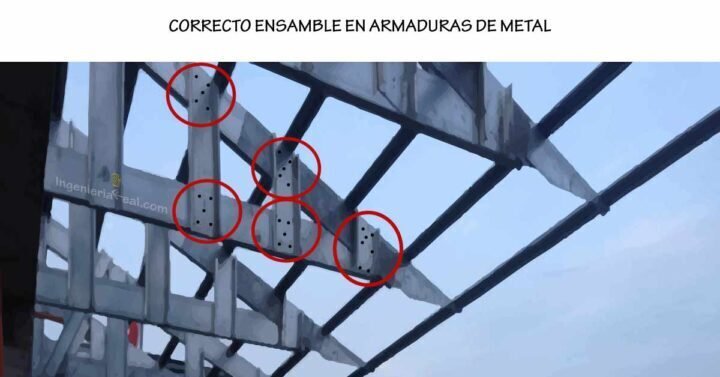

Las cartelas son frecuentes porque permiten reunir varias barras en un mismo nudo y organizar la transferencia de fuerzas. Sin embargo, su espesor, forma, longitud de conexión, número y disposición de pernos o soldaduras deben calcularse. Una placa grande con muchos tornillos no es automáticamente una conexión segura, y unas pocas puntadas de soldadura tampoco constituyen un detalle estructural por sí mismas.

Errores frecuentes en armaduras para techo

• Elegir el tipo de armadura solo por una tabla de luces. La capacidad depende de mucho más que el nombre Pratt, Howe o Warren.
• Olvidar la succión de viento. En cubiertas ligeras puede controlar miembros, anclajes y conexiones, además de invertir esfuerzos.
• Colocar cargas importantes entre nudos sin verificar flexión. Esto contradice la idealización de barras puramente axiales.
• Ignorar el pandeo fuera del plano. Una barra comprimida puede tener capacidad suficiente en el plano de la cercha y fallar por falta de arriostramiento lateral.
• Dimensionar primero las barras y dejar las conexiones para el final. En una armadura, los nudos son parte del sistema resistente y pueden gobernar el diseño.
• No definir una ruta de cargas hasta la cimentación. Las reacciones de la armadura deben transmitirse correctamente a vigas, columnas, muros, anclajes y fundaciones.
• Modificar miembros en obra. Cortar, perforar, soldar o mover barras sin revisar el cálculo puede alterar la resistencia y el flujo de fuerzas.
• Agregar paneles solares, cielos o equipos sin revisar la estructura. Una carga posterior puede no haber sido contemplada en el diseño original.
• Descuidar corrosión, humedad o protección del material. La durabilidad depende del ambiente y del mantenimiento, no únicamente de la resistencia inicial.
• Montar sin arriostramiento temporal. Antes de quedar integrada al sistema completo de cubierta, una armadura puede ser mucho más vulnerable a inestabilidad lateral.

Cómo elegir entre Pratt, Howe, Warren, Fink y otras configuraciones

Una selección razonable empieza por las restricciones reales del edificio. Conviene comparar alternativas considerando al menos:

• luz y separación entre armaduras;
• pendiente y altura disponible;
• peso y rigidez de la cubierta;
• viento, nieve, lluvia y otras acciones del lugar;
• posición de correas y cargas suspendidas;
• material y perfiles disponibles;
• longitud de miembros comprimidos y necesidad de arriostramiento;
• facilidad para fabricar, transportar e izar;
• complejidad y repetición de los nudos;
• protección frente a corrosión, humedad y fuego cuando corresponda;
• costo total de fabricación y montaje, no únicamente peso de acero o madera.

El resultado puede ser contraintuitivo: una armadura con más barras puede utilizar perfiles más pequeños pero exigir más conexiones y mano de obra, mientras que una solución con menos paneles puede aumentar longitudes de pandeo y tamaño de los miembros. El diseño eficiente aparece al comparar el sistema completo.

Normas y referencias de diseño

La norma obligatoria es la adoptada por la jurisdicción donde se construye. Como referencias técnicas vigentes de uso extendido:

• ANSI/AISC 360-22, Specification for Structural Steel Buildings, para requisitos generales de diseño y construcción de estructuras de acero.
• ASCE/SEI 7-22, Minimum Design Loads and Associated Criteria for Buildings and Other Structures, para acciones y combinaciones de carga en proyectos que adopten ese estándar.
• ANSI/TPI 1-2022, National Design Standard for Metal Plate Connected Wood Truss Construction, específicamente para cerchas de madera conectadas con placas metálicas dentadas.

Estas referencias no sustituyen códigos nacionales o locales. Deben utilizarse únicamente cuando formen parte del marco normativo del proyecto o como documentación técnica complementaria.
