La construcción de una cárcel en las Islas del Cisne ha desatado un encendido debate en Honduras, suscitando preocupaciones sobre las implicaciones ambientales, geológicas y económicas del proyecto.

Situadas en una región de alta biodiversidad y vulnerabilidad geológica, estas islas presentan desafíos únicos que deben ser meticulosamente evaluados. Abordaré los diversos factores que influyen en la viabilidad del proyecto, enfocándonos en la evaluación de riesgos geológicos y estructurales, así como en las estrategias de protección ambiental.

ISLAS DEL CISNE CÁRCEL

Ubicación y Características Generales

¿Dónde está la Isla del Cisne?

Las Islas del Cisne, también conocidas como las Islas Santanilla, están situadas en el Mar Caribe, a unos 250 kilómetros de tierra firme de Honduras. El archipiélago está compuesto por tres islas principales: Cisne Grande (5.5 km²), Cisne Pequeño (2.5 km²) y Cayo Pájaro Bobo (0.01 km²). Estas islas son de gran importancia ecológica debido a su biodiversidad y su relativa falta de intervención humana.

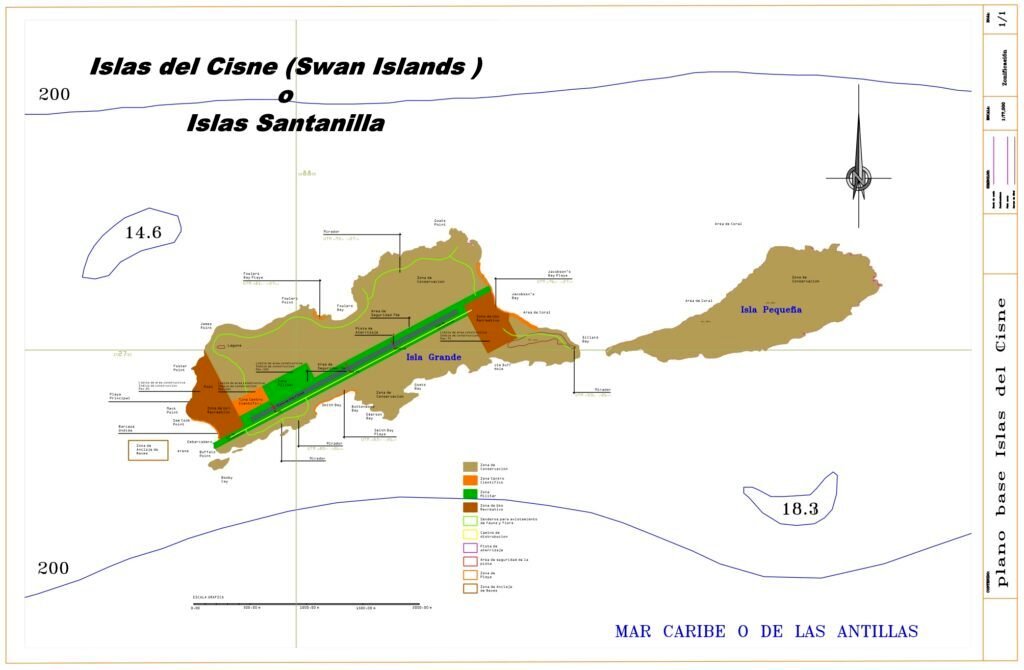

PLANOS DE ISLAS DEL CISNE - CONSTRUCCIÓN DE CÁRCEL
Plano Islas del Cisne – Documento de “Análisis del Potencial de Desarrollo en Islas del Cisne”, SERNA e Instituto Hondureño de Turismo, informe del 2007.

Pueden descargar el informe completo sobre el estudio potencial mencionado, desde la página oficial del SICA, clic aquí para descargar

Historia y Contexto Legal

Declaradas territorio hondureño el 11 de enero de 1982, las Islas del Cisne han estado bajo la custodia de la Fuerza Naval de Honduras para garantizar la soberanía nacional y la seguridad en la región. Este estatus ha contribuido a su protección ambiental hasta la fecha.

Evaluación de Riesgos Geológicos

Geología de las Islas del Cisne

Las Islas del Cisne están situadas en una ubicación geológicamente significativa, casi justo en el límite de las placas tectónicas de Norteamérica y del Caribe. Esta región es conocida por su alta actividad sísmica, lo que presenta varios desafíos y riesgos para cualquier tipo de construcción.

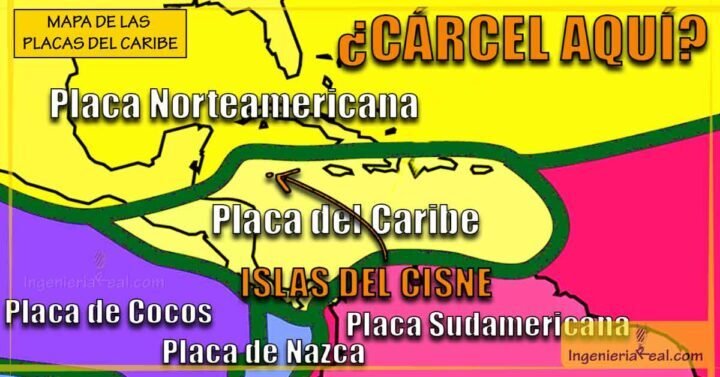

MAPA DE LAS PLACAS DEL CARIBE - ISLAS DEL CISNE

Placas Tectónicas y Actividad Sísmica

Las placas tectónicas son enormes bloques de la corteza terrestre que se mueven lentamente sobre la capa superior del manto, llamada astenosfera. Las Islas del Cisne se encuentran en la intersección de la Placa de Norteamérica y la Placa del Caribe. Esta interacción tectónica es responsable de la mayoría de los terremotos en la región. Los movimientos de estas placas pueden ser de varios tipos: convergentes (cuando chocan), divergentes (cuando se separan) o transformantes (cuando se deslizan lateralmente una junto a la otra).

En el caso específico de las Islas del Cisne, el límite entre las placas de Norteamérica y del Caribe es principalmente de tipo transformante, lo que significa que las placas se deslizan lateralmente una junto a la otra. Sin embargo, esta interacción puede generar terremotos significativos. La proximidad a la fosa del Caimán, ubicada a unos 350 km de las islas, añade un riesgo adicional de tsunamis. La fosa del Caimán es una profunda trinchera submarina donde la Placa del Caribe se hunde bajo la Placa de Norteamérica, generando potencialmente sismos de alta magnitud.

Las Islas del Cisne están ubicadas en un contexto geológico caracterizado por la interacción de dos placas tectónicas principales: la Placa de Norteamérica y la Placa del Caribe. La Placa del Caribe es una pequeña placa tectónica que abarca el Mar Caribe y partes de América Central y del Norte de América del Sur. Los límites de esta placa están definidos por zonas de subducción, fallas transformantes y dorsales oceánicas. La interacción de estas placas resulta en una alta actividad sísmica, con frecuentes terremotos y potenciales tsunamis. Esta región es especialmente vulnerable a terremotos debido a la compleja dinámica tectónica que implica movimientos de deslizamiento lateral y subducción.

Evaluación de Riesgos Geológicos

La región ha experimentado varios eventos sísmicos a lo largo de los años. Un ejemplo reciente es el sismo de magnitud 5.3 que sacudió las Islas del Cisne en enero de 2016. Aunque este terremoto no causó daños significativos, resalta la vulnerabilidad sísmica de la zona. Los terremotos de mayor magnitud, que son posibles debido a la dinámica tectónica, podrían tener efectos devastadores, incluyendo deslizamientos de tierra de las zonas altas y tsunamis.

Composición del Suelo y Desafíos de Construcción

El suelo de las Islas del Cisne es predominantemente arenoso y contiene sedimentos marinos. Esta composición presenta varios desafíos para la construcción:

  • Baja Capacidad de Retención de Agua y Nutrientes: Los suelos arenosos tienen una baja capacidad para retener agua y nutrientes, lo que puede dificultar el crecimiento de vegetación y la estabilidad estructural.
  • Alta Permeabilidad: La alta permeabilidad del suelo arenoso permite que el agua se drene rápidamente, lo que puede ser beneficioso para evitar encharcamientos, pero también significa que la infraestructura debe ser diseñada para manejar estas condiciones.
  • Erosión y Deslizamientos: La combinación de suelo arenoso y actividad sísmica aumenta el riesgo de erosión y deslizamientos, especialmente durante y después de eventos sísmicos.

Vulnerabilidad a Huracanes

Las Islas del Cisne se encuentran en una región del Caribe que es altamente propensa a la incidencia de huracanes, especialmente durante la temporada de huracanes del Atlántico, que se extiende de junio a noviembre. Un huracán de categoría 5 en la escala de Saffir-Simpson, que mide la intensidad de estos fenómenos meteorológicos, puede generar olas con alturas superiores a los 30 metros. Este riesgo se ve exacerbado por la geografía de las islas, cuya elevación promedio es de 24 metros sobre el nivel del mar.

Esta diferencia entre la elevación del terreno y la altura potencial de las olas implica un riesgo significativo de inundaciones catastróficas. La energía de las olas de un huracán de alta categoría puede causar una inundación completa de la isla, lo que resultaría en la destrucción o daño severo de cualquier infraestructura existente. La fuerza del viento asociada con estos huracanes puede alcanzar velocidades superiores a los 250 km/h, provocando daños estructurales a edificios y otras instalaciones.

Las Islas del Cisne presentan numerosos desafíos para la construcción debido a la alta actividad sísmica y la vulnerabilidad a huracanes. La interacción entre las placas tectónicas de Norteamérica y del Caribe, junto con la composición del suelo y la elevación baja de la isla, contribuyen a un entorno geológicamente inestable y riesgoso para grandes proyectos de construcción como una cárcel.

Imaginen esto: un huracán de categoría 5 golpea las islas, las mareas pueden aumentar hasta 6 metros, dependiendo de varios factores como la velocidad del viento, el tamaño del huracán, el ángulo de aproximación a la costa y las características del fondo marino y las olas en un huracán de esta magnitud pueden llegar hasta los 30 metros, como sucedió en el Golfo de México cuando el huracán Iván se dirigió hacia la costa, lo que obligó a los científicos a repensar lo que es normal, este suceso fue en septiembre del 2004.

El huracán Iván impactó las islas de Gran Caimán, Jamaica y el extremo occidental de Cuba antes de dirigirse al Golfo de México, alcanzó su máxima intensidad con vientos sostenidos de 265 km/h.

Con una elevación promedio tan baja, estas olas podrían fácilmente inundar toda la isla, causando daños devastadores a cualquier infraestructura presente.

El caso del Huracán Iván ilustra los peligros que las Islas del Cisne enfrentarían en un evento similar, dado su baja elevación y vulnerabilidad a olas de gran altura y mareas de tormenta.

Esta información es vital al considerar la viabilidad de construir infraestructuras como una cárcel en estas islas, que estarían en constante riesgo de desastres naturales.

Diseño e Infraestructura de la Cárcel

Planeación y Diseño Arquitectónico

El diseño de la cárcel debe considerar estructuras antisísmicas y resistentes a huracanes. Las edificaciones deben ser capaces de soportar eventos climáticos extremos y movimientos tectónicos significativos.

Cálculos del Área para una Cárcel para 2000 Reclusos

Para calcular el área necesaria de una cárcel que pueda albergar a 2000 presos, se consideran varios factores y espacios esenciales basados en estándares arquitectónicos y de diseño.

Espacio por Recluso

  • Espacio mínimo por recluso: 6-10 m² (incluye espacio de cama, área de movimiento mínimo y almacenamiento básico).

Espacios Comunes y Funcionales

  • Áreas comunes: Espacios recreativos, áreas de comedor, cocina, lavandería, bibliotecas, talleres de trabajo, etc.
    • Comedor y cocina: Aproximadamente 1.5 m² por recluso.
    • Áreas de recreación: Aproximadamente 2 m² por recluso.
    • Talleres y aulas: Aproximadamente 1 m² por recluso.

Instalaciones de Apoyo

  • Áreas de administración y oficinas: 1 m² por recluso.
  • Áreas de seguridad y vigilancia: 1 m² por recluso.
  • Áreas de servicios médicos: 0.5 m² por recluso.
  • Áreas de almacenamiento: 0.5 m² por recluso.

Cálculo Total

  • Área mínima por recluso (dormitorios): 8 m² x 2000 = 16,000 m²
  • Comedor y cocina: 1.5 m² x 2000 = 3,000 m²
  • Áreas de recreación: 2 m² x 2000 = 4,000 m²
  • Talleres y aulas: 1 m² x 2000 = 2,000 m²
  • Áreas de administración y oficinas: 1 m² x 2000 = 2,000 m²
  • Áreas de seguridad y vigilancia: 1 m² x 2000 = 2,000 m²
  • Áreas de servicios médicos: 0.5 m² x 2000 = 1,000 m²
  • Áreas de almacenamiento: 0.5 m² x 2000 = 1,000 m²

Área Total Aproximada

Sumando todos estos espacios, obtenemos:

  • Área total: 16,000 + 3,000 + 4,000 + 2,000 + 2,000 + 2,000 + 1,000 + 1,000 = 31,000 m²

Consideraciones Adicionales

Además de los cálculos básicos, se deben considerar espacios adicionales para:

  • Circulación y pasillos: Aproximadamente el 25% del área total.
  • Espacios exteriores: Jardines, patios, áreas de visita, etc.

Cálculo Final con Circulación

  • Circulación (25%): 31,000 m² x 0.25 = 7,750 m²
  • Área total con circulación: 31,000 + 7,750 = 38,750 m²

Así, el área total necesaria para la cárcel sería aproximadamente 38,750 m². Estos cálculos son aproximados y deben ajustarse según las normativas y los requisitos específicos del proyecto.

Fase de Infraestructura: Granjas Solares y Plantas de Tratamiento de Aguas Residuales

Para garantizar la sostenibilidad del proyecto, se propone la instalación de granjas solares y plantas de tratamiento de aguas residuales. Estas infraestructuras deben ser diseñadas para minimizar el impacto ambiental y garantizar la autosuficiencia energética.

Infraestructura de Energía Renovable y Telecomunicaciones

La implementación de energías renovables y redes de telecomunicaciones es crucial para el funcionamiento eficiente de la cárcel. Esto incluye la instalación de parques eólicos y sistemas de radiodifusión.

Construcción de Puertos y Tanques de Agua

La construcción de puertos robustos y sistemas de captación de agua es esencial para asegurar el suministro continuo de materiales y provisiones, así como para la gestión eficiente del agua potable y los residuos.

Análisis de Impacto en Infraestructuras por Huracanes y Sismos

Las infraestructuras críticas, como tanques de agua y puertos, son especialmente vulnerables a los daños causados por huracanes y sismos. La exposición constante a estos fenómenos naturales puede resultar en daños estructurales significativos, que a su vez requieren reparaciones costosas y frecuentes. La logística de transporte de materiales a una ubicación tan remota también incrementa los costos y complica las operaciones de mantenimiento.

Estructuras de Protección Costera

Para mitigar los efectos de la erosión y proteger las infraestructuras críticas, es fundamental implementar estructuras de protección costera como diques, rompeolas y barreras submarinas. Estas estructuras deben diseñarse para soportar la fuerza de las olas y las corrientes marinas y deben ser construidas con materiales duraderos y resistentes a la corrosión. Por lo tanto, es esencial que estas estructuras incluyan sistemas de drenaje eficientes para evitar el encharcamiento y la erosión del suelo circundante.

  • Diques: Son estructuras de contención que protegen la costa de la erosión y la inundación. Deben construirse con materiales como roca, concreto o geotextiles y deben ser lo suficientemente altos y robustos para resistir las olas de tormenta y el aumento del nivel del mar.
  • Rompeolas: Estas estructuras se colocan en el mar, frente a la costa, para disipar la energía de las olas antes de que lleguen a la orilla. Los rompeolas pueden ser fijos o flotantes y están hechos de materiales como roca, concreto o acero.
  • Barreras Submarinas: Estas son estructuras sumergidas que reducen la energía de las olas y protegen la línea de costa de la erosión. Pueden estar hechas de materiales naturales como arrecifes de coral o artificiales como bloques de concreto.

Estudios Hidrogeológicos para el Abastecimiento de Agua

Evaluación de Fuentes de Agua

Para asegurar el abastecimiento de agua para los presos y empleados del centro penal, es esencial realizar estudios hidrogeológicos detallados. Estos estudios deben identificar la disponibilidad y la calidad de las fuentes de agua subterránea, así como la capacidad de los acuíferos locales para satisfacer la demanda. También deben evaluarse las posibles fuentes de contaminación y las estrategias para proteger los recursos hídricos.

Perforación de Pozos y Maquinaria Requerida

La perforación de pozos es una técnica común para extraer agua subterránea. Este proceso requiere maquinaria especializada, como taladros de perforación, bombas de extracción y equipos de medición de calidad del agua. Al perforar pozos, se deben considerar varios factores, como la profundidad del acuífero, la capacidad de recarga del acuífero y la calidad del agua. Es crucial asegurarse de que los pozos no se contaminen y que se mantengan adecuadamente para garantizar un suministro continuo de agua potable.

Distancia Recomendada entre Pozos y Plantas de Tratamiento

Para prevenir la contaminación del agua potable, se recomienda que exista una distancia mínima de al menos 100 metros entre la perforación de pozos para consumo humano y las plantas de tratamiento de aguas residuales. Esta separación ayuda a asegurar que cualquier posible fuga o filtración de las plantas de tratamiento no contamine las fuentes de agua potable.

Captación y Almacenamiento de Agua Potable

El diseño de sistemas de captación y almacenamiento de agua es esencial para garantizar un suministro de agua potable adecuado. Esto puede incluir la construcción de tanques de almacenamiento elevados, sistemas de bombeo y tuberías de distribución. Los tanques de almacenamiento deben ser lo suficientemente grandes para proporcionar una reserva de agua durante períodos de alta demanda o interrupciones en el suministro.

En este artículo, explico cómo se realiza el diseño de red de distribución de agua potable: CLIC AQUÍ

Desalinización de Agua

Dado que las islas están rodeadas por agua salada, la desalinización es una opción viable para obtener agua potable. Los sistemas de desalinización utilizan tecnologías como la ósmosis inversa para eliminar las sales y otras impurezas del agua de mar, haciéndola segura para el consumo humano. Estos sistemas requieren una inversión inicial significativa y un mantenimiento regular, pero pueden proporcionar una fuente de agua confiable en áreas donde el agua dulce es escasa.

Diseño de Plantas de Tratamiento de Aguas Residuales

Las plantas de tratamiento de aguas residuales son cruciales para manejar los desechos generados por la población carcelaria. Estas plantas deben diseñarse para tratar eficazmente las aguas residuales y reducir su impacto ambiental. Los procesos de tratamiento pueden incluir:

  • Tratamiento Primario: Remoción de sólidos grandes y flotantes mediante cribado y sedimentación.
  • Tratamiento Secundario: Uso de procesos biológicos, como la digestión aerobia o anaerobia, para descomponer materia orgánica.
  • Tratamiento Terciario: Remoción adicional de contaminantes mediante filtración, desinfección y otros procesos avanzados.

Las plantas de tratamiento deben estar diseñadas para manejar la capacidad máxima esperada de aguas residuales y deben incluir sistemas de monitoreo y control para asegurar que los efluentes cumplan con las normativas ambientales.

Aquí explico cómo se realiza el diseño de plantas de tratamiento de aguas residuales: CLIC AQUÍ

Viabilidad Económica y Financiamiento

Inversión Estimada y Costos a Largo Plazo

El costo estimado del proyecto, según publicaciones en diarios de Honduras, es de aproximadamente 80 millones de dólares, equivalentes a unos 2 mil millones de lempiras. Sin embargo, no se han proporcionado cifras exactas, ni se han divulgado públicamente los planos, estudios ambientales, geológicos, hidrogeológicos ni de suelos. Es fundamental llevar a cabo un análisis exhaustivo de los costos a largo plazo y los beneficios económicos potenciales para la región, asegurando una evaluación completa y transparente antes de proceder con la construcción.

Análisis de Beneficios Económicos para la Región

El proyecto debe evaluarse en términos de su viabilidad económica y su capacidad para generar beneficios económicos sostenibles para la comunidad. Entre tanto, se debe considerar el impacto económico de los costos recurrentes, como el mantenimiento de infraestructuras, el suministro de alimentos y agua y sobre todo la logística de transporte de materiales y personal a una ubicación tan remota.

Impacto Ambiental

Biodiversidad: Flora y Fauna en Peligro

Las Islas del Cisne son hogar de una rica biodiversidad, incluyendo numerosas especies de flora y fauna en peligro. Cualquier intervención en la isla debe contemplar el impacto que podría desencadenar en las aproximadamente 73 especies de flora y 51 especies de fauna presentes en la zona. Es vital implementar programas de conservación y creación de áreas verdes para proteger esta biodiversidad.

Tratados Internacionales Relevantes: MARPOL y Otros

La construcción de la cárcel podría violar tratados internacionales como el Convenio Internacional para prevenir la Contaminación por los Buques (MARPOL). Este acuerdo establece normas para prevenir la contaminación del medio marino por los buques, tanto por causas accidentales como por el funcionamiento normal de los mismos. La adhesión a estos tratados es crucial para la protección del medio ambiente marino y para asegurar que las actividades humanas en la isla no resulten en daños irreparables a los ecosistemas marinos circundantes.

Cárceles en Islas Abandonadas

Análisis entre algunas cárceles construidas en islas que fueron abandonadas después de un tiempo, destacando los motivos de su abandono y las lecciones aprendidas de estos proyectos.

Cárcel/PrisiónUbicaciónAño de OperaciónAño de AbandonoMotivos del AbandonoLecciones Aprendidas
Isla de AlcatrazSan Francisco, EE.UU.19341963Costos operativos elevados, dificultades logísticas, deterioro de las instalacionesImportancia de la sostenibilidad económica y la logística efectiva.
Isla de San LucasCosta Rica18731991Condiciones inhumanas, reformas penitenciariasNecesidad de condiciones humanas y adecuadas reformas legales.
Isla de NorfolkAustralia18241855Rebeldía de los prisioneros, problemas de gestiónImportancia de una gestión eficiente y condiciones de vida soportables.
Isla de RikersNueva York, EE.UU.1932Se planea cerrar en 2027Condiciones inhumanas, reformas judicialesEnfocarse en la mejora de las condiciones y reformas judiciales.

Detalles importantes de cárceles que no funcionaron en una isla

  • Isla de Alcatraz
    • Ubicación: San Francisco, EE.UU.
    • Año de Operación: 1934
    • Año de Abandono: 1963
    • Motivos del Abandono: La prisión de Alcatraz fue cerrada principalmente debido a los altos costos de operación y mantenimiento, así como las dificultades logísticas relacionadas con el transporte de suministros y personal. El deterioro de las instalaciones también jugó un papel crucial.
    • Lecciones Aprendidas: La sostenibilidad económica y la logística efectiva son esenciales para el funcionamiento a largo plazo de una prisión en una isla.
  • Isla de San Lucas
    • Ubicación: Costa Rica
    • Año de Operación: 1873
    • Año de Abandono: 1991
    • Motivos del Abandono: Las condiciones inhumanas en las que vivían los prisioneros y las reformas penitenciarias en Costa Rica llevaron al cierre de esta prisión. La isla ahora se ha convertido en un sitio turístico.
    • Lecciones Aprendidas: Es fundamental asegurar condiciones humanas para los prisioneros y estar preparado para implementar reformas legales cuando sea necesario.
  • Isla de Norfolk
    • Ubicación: Australia
    • Año de Operación: 1824
    • Año de Abandono: 1855
    • Motivos del Abandono: La prisión fue abandonada debido a las condiciones inhumanas y la rebeldía de los prisioneros, además de los problemas de gestión.
    • Lecciones Aprendidas: Es crucial una gestión eficiente y proporcionar condiciones de vida soportables para mantener la estabilidad y el funcionamiento de una prisión.
  • Isla de Rikers
    • Ubicación: Nueva York, EE.UU.
    • Año de Operación: 1932
    • Año de Abandono: Se planea cerrar en 2027
    • Motivos del Abandono: Las condiciones inhumanas y las reformas judiciales en Nueva York han llevado a la decisión de cerrar esta prisión.
    • Lecciones Aprendidas: Mejorar las condiciones de vida de los prisioneros y llevar a cabo reformas judiciales adecuadas son factores esenciales para el mantenimiento de una prisión.

Estas comparativas muestran que la construcción de prisiones en islas presenta numerosos desafíos, incluyendo altos costos de operación, dificultades logísticas y la necesidad de mantener condiciones humanas para los prisioneros. Por otra parte, las reformas legales y la gestión eficiente son cruciales para la sostenibilidad de tales instalaciones. La construcción de una cárcel en las Islas del Cisne debe considerar estas lecciones para evitar un destino similar al de las prisiones abandonadas mencionadas.

Conclusión

Desde una perspectiva técnica en ingeniería y geología, la construcción de una cárcel en las Islas del Cisne presenta numerosos desafíos y riesgos que no solo comprometen la viabilidad del proyecto, sino que también podrían resultar en un derroche significativo de recursos económicos y naturales. La región, caracterizada por su alta actividad sísmica y susceptibilidad a huracanes, no es apta para soportar infraestructuras de la magnitud de una cárcel. La constante amenaza de terremotos y tsunamis, sumada a la vulnerabilidad del terreno arenoso y la baja elevación de las islas, hacen que cualquier construcción sea extremadamente costosa de mantener y reparar.

Por lo tanto, la logística de transportar materiales y personal a esta remota ubicación incrementa exponencialmente los costos operativos, dificultando la sostenibilidad a largo plazo del proyecto. La construcción de infraestructuras críticas, como tanques de agua y puertos y su exposición a fenómenos naturales extremos, garantiza un ciclo continuo de reparación y reconstrucción que no es económicamente viable.

El impacto ambiental también es significativo, con la potencial pérdida de biodiversidad marina y terrestre y la violación de tratados internacionales de protección ambiental. La destrucción de hábitats naturales y la alteración de ecosistemas marinos delicados serían irreparables, resultando en una pérdida de biodiversidad que no puede ser cuantificada en términos económicos.

En conclusión, el proyecto de construir una cárcel en las Islas del Cisne es técnicamente inviable y económicamente insostenible. La combinación de riesgos geológicos, costos operativos elevados y el impacto ambiental negativo hacen de esta propuesta una inversión imprudente que podría dejar una infraestructura a medio terminar o abandonada, causando una pérdida económica considerable y un daño irreparable a la biodiversidad marina.
