La cimentación ciclópea es una técnica de cimentación superficial que se utiliza en construcciones de baja altura, ya sea de uno o dos pisos, dependiendo del caso y del tipo de suelo en el que se va a construir.

Sin embargo, es importante tener en cuenta que esta técnica no es recomendable en construcciones que tienen una alta carga estructural debido a que no es lo suficientemente resistente.

CIMENTACIÓN CICLÓPEA

¿Qué es la cimentación ciclópea?

La cimentación ciclópea es una técnica de cimentación superficial que pertenece al grupo de las cimentaciones superficiales. En este tipo de cimentación, las cargas de las columnas se transmiten a la cimentación. Se utiliza principalmente en terrenos muy blandos en los que no se logra llegar a suelo firme. En suelos muy firmes, no hay necesidad de realizar una cimentación de este tipo.

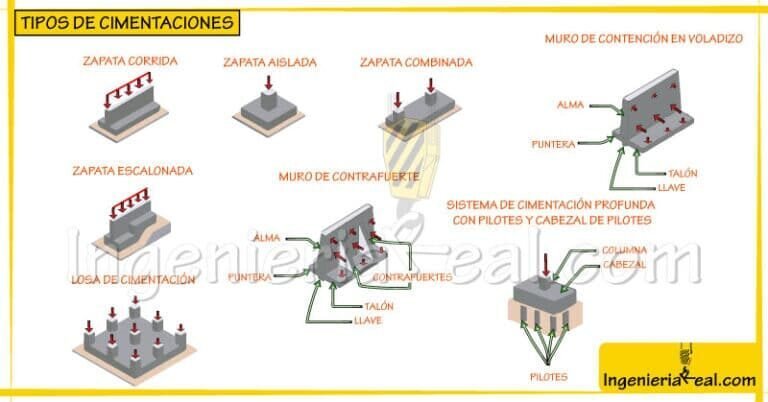

Tipos de cimentación superficial

Las cimentaciones superficiales se clasifican de la siguiente manera:

  • Cimentación ciclópea.
  • Losa de cimentación.
  • Zapatas.
  • Viguetas.

¿Cuándo se debe usar un cimiento ciclópeo?

El cimiento ciclópeo se utiliza en terrenos muy blandos en los que no se logra llegar a suelo firme. Si el terreno es muy blando, se deberá colocar una capa de grava como relleno previo, para luego poder apoyar sobre ella el cimiento ciclópeo.

Tabla comparativas de cimiento ciclópeo con otros cimientos

Tipo de cimientoVentajasDesventajas
Cimiento ciclópeo– Bajo costo en relación con otros cimientos– Requiere de materiales abundantes y de buena calidad
– Capacidad portante regular– Requiere de mano de obra especializada
– Adecuado para suelos blandos– Requiere de equipo especializado para la construcción
– Adecuado para construcciones pequeñas
Cimiento corrido– Se necesita diseño estructural– Más complicado de construir
– Mayor costo
– Adecuado para construcciones pequeñas, medianas y grandes
Cimiento de zapata aislada– Buena capacidad portante– Requiere excavación profunda
– Adecuado para suelos rocosos– Costo alto en relación con otros cimientos.
– Adecuado para construcciones grandes y pesadas– No es adecuado para suelos arcillosos
Cimiento de pilotes– Buena capacidad portante– Costo alto en relación con otros cimientos.
– Adecuado para suelos blandos o arcillosos– Requiere de equipo especializado para la construcción.
– Adecuado para construcciones grandes y pesadas– No es adecuado para suelos rocosos.

Tener en cuenta que la elección del tipo de cimiento depende de las características del terreno y de la construcción que se vaya a realizar, por lo que es recomendable que se realice un estudio previo del terreno para determinar cuál es el tipo de cimiento más adecuado.

Consejos para la construcción de un buen cimiento ciclópeo

Para construir un buen cimiento ciclópeo, se deben tener en cuenta los siguientes consejos:

  • Asegúrese de que las paredes de la excavación estén verticalmente en toda la trayectoria del zanjo.
  • La altura del cimiento ciclópeo no debe ser inferior a los 30 cm.
  • Mantenga una proporción de 60% de concreto y un 40% de piedra, preferiblemente piedra de basalto y evite las piedras livianas y que se fracturan al caer, como las calizas.
  • La base de excavación debe estar nivelada.
  • En la base de la cimentación ciclópea, se debe colocar una capa de material selecto de 10 cm (mínimo de 4 cm) y lo apisonamos para mejorar el terreno.
  • Coloque 10 cm de concreto simple sobre la capa de material selecto y después coloque las piedras.
  • Humedezca las paredes de la zanja, la base y las piedras para que no le absorba humedad al concreto.
  • Deje espacios entre piedras para que el concreto pueda entrar perfectamente bien.
  • Deje 10 cm entre las piedras y la pared de la zanja para dejarle una capa de recubrimiento de concreto.
  • Funda por capas poco a poco, piedras y concreto, dejando espacios para vaciar el concreto adecuadamente. Es muy aconsejable usar un vibrador o una varilla de 1 m para no dejar vacíos en el concreto.

Conclusión

La cimentación ciclópea es una técnica de construcción que se utiliza para fundir una base sólida y resistente para edificaciones, puentes y otras estructuras. Se compone de una base de piedras grandes y una mezcla de cemento y arena, que se vierte sobre ellas para crear una superficie uniforme y estable.

Economía: La cimentación ciclópea es una técnica de construcción relativamente económica en comparación con otras técnicas, ya que utiliza materiales locales y de bajo costo.

Flexibilidad: La técnica es muy flexible y puede ser utilizada en una amplia variedad de terrenos, lo que la hace ideal para construcciones en áreas difíciles o inestables.

Cálculo de Tuberías SDR

Optimiza el diseño y la instalación de tus tuberías con nuestra hoja de cálculo especializada en tuberías SDR.

🔧 Clic aquí para ver la hoja de cálculo

Libros recomendados sobre cimientos ciclópeos

A continuación se presentan algunos libros recomendados sobre cimientos ciclópeos:

  • “Manual de construcción en tierra” de Gernot Minke: Este libro ofrece una gran cantidad de información sobre la construcción en tierra, incluyendo la técnica de cimentación ciclópea.
  • “Arquitectura y construcción en tierra” de Klaus Koenig: Este libro es una referencia en el campo de la construcción en tierra, incluyendo la técnica de cimentación ciclópea.
  • “Técnicas de construcción en piedra” de Francisco Asensio Cerver: Este libro ofrece información detallada sobre la construcción con piedra, incluyendo la técnica de cimentación ciclópea.
  • “Arquitectura vernácula en América Latina” de Hugo Houben y Hubert Guillaud: Este libro presenta una amplia variedad de técnicas de construcción tradicionales en América Latina, incluyendo la técnica de cimentación ciclópea.

Estos libros son una excelente opción para aprender más sobre la técnica de cimentación ciclópea y su aplicación en la construcción.

Respuestas a las preguntas más frecuentes: correos y comentarios despejados

¿Qué es una cimentación ciclópea?

Una cimentación ciclópea es un tipo de cimentación utilizada en la construcción que se caracteriza por utilizar piedras grandes unidas con mortero de cemento para formar una base sólida y resistente.

Esta técnica se utiliza principalmente en terrenos con baja resistencia o donde se requiere una mayor estabilidad estructural.

¿Qué resistencia debe tener un concreto ciclópeo?

La resistencia recomendada para el concreto ciclópeo es de 150 kg/cm2.

¿Qué es el hormigón ciclópeo?

El hormigón ciclópeo es un tipo de construcción que utiliza piedras grandes en combinación con hormigón para crear estructuras sólidas y resistentes.

¿Cuáles son los tipos de cimentación?

Los tipos de cimentación son:

– Cimentación superficial
– Cimentación profunda
– Cimentación semiprofunda

¿Cuándo se usa el cimiento ciclópeo?

El cimiento ciclópeo se utiliza cuando se requiere una base sólida y resistente para estructuras como muros de contención, puentes, edificios, entre otros. Se compone de piedras grandes colocadas en forma aleatoria y se utiliza principalmente en terrenos con dificultades de cimentación o donde se requiere una alta resistencia.

¿Cómo se prepara el concreto ciclópeo?

Mezcle el concreto ciclópeo utilizando una mezcladora de concreto, agregue piedras de tamaño grande, arena y cemento en proporciones específicas y mezcle bien hasta obtener una consistencia homogénea. Luego, vierta la mezcla en el área deseada y vibre adecuadamente.

¿Qué es pavimento ciclópeo?

El pavimento ciclópeo es un tipo de pavimentación que se compone de piedras o bloques de gran tamaño colocados de manera intercalada y unidos con mortero de cemento. Este tipo de pavimento se utiliza principalmente en áreas donde se requiere resistencia y durabilidad, como en carreteras de pueblos, muelles y estructuras marítimas.

¿Qué resistencia debe tener un concreto ciclópeo?

La resistencia mínima requerida para el concreto ciclópeo es de 140 kg/cm².
