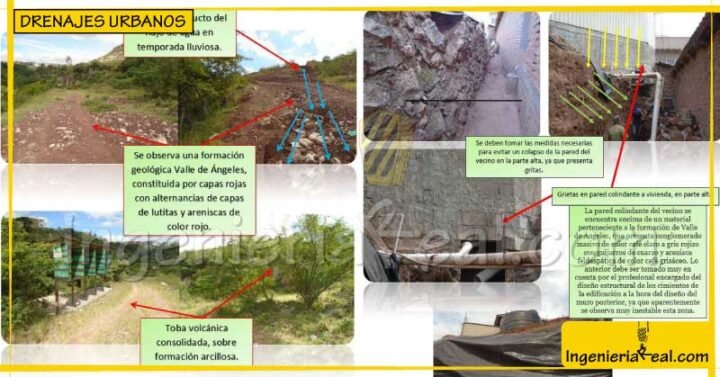

Drenaje urbano: diseño, cálculo y criterios técnicos

El drenaje urbano no consiste solamente en calcular un caudal y escoger una tubería. Un sistema confiable debe entender cómo entra, se concentra, circula, se almacena y finalmente sale el agua de lluvia dentro de una urbanización o ciudad. Eso obliga a coordinar topografía, hidrología, hidráulica, vialidad, uso del suelo, estructuras de captación, redes existentes, puntos de descarga y mantenimiento.

La urbanización modifica con rapidez la respuesta hidrológica de una cuenca: aumenta la superficie impermeable, reduce la infiltración, acorta algunos recorridos de escorrentía y puede elevar los caudales pico. Por esa razón, un drenaje pluvial urbano debe diseñarse como un sistema completo y no como una suma aislada de cunetas, sumideros y colectores.

Qué debe resolver un sistema de drenaje urbano

El objetivo principal es manejar la escorrentía producida por la lluvia sin trasladar el problema a otro punto. En condiciones normales, el sistema debe captar y conducir los caudales previstos por el criterio de diseño. Cuando la tormenta supera esa capacidad, la urbanización también necesita rutas superficiales seguras para el exceso de agua.

En la práctica conviene pensar en dos niveles complementarios:

• Sistema menor: cunetas, bordillos, sumideros, rejillas, tragantes, tuberías, pozos de inspección y otras obras destinadas a manejar los eventos para los que se dimensiona la red convencional.
• Sistema mayor: calles, depresiones controladas, parques, canales abiertos y corredores superficiales que reciben el excedente cuando la capacidad del sistema menor es superada.

El error frecuente es diseñar únicamente el sistema menor y asumir que cualquier lluvia superior a la de proyecto simplemente desaparecerá. El agua no firma ese acuerdo. Si la red se satura, seguirá la pendiente del terreno y buscará puertas, estacionamientos, sótanos, muros bajos y puntos deprimidos.

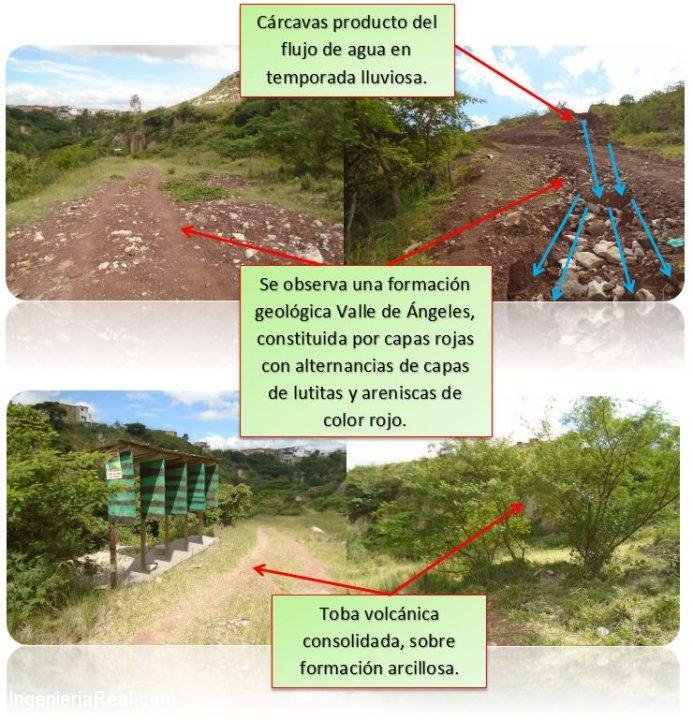

Por qué cambia la escorrentía cuando se urbaniza

Un terreno natural puede almacenar temporalmente parte de la lluvia en la vegetación, las depresiones superficiales y el suelo. Después de urbanizar, una fracción importante de esa superficie puede convertirse en techos, pavimentos, aceras, estacionamientos y calles. El agua se concentra entonces con mayor rapidez en puntos de captación y cauces artificiales.

Los efectos más comunes son:

• Reducción de la infiltración donde aumentan las superficies impermeables.
• Aumento del volumen de escorrentía superficial.
• Aumento del caudal pico en numerosos eventos.
• Reducción del tiempo disponible antes de que el flujo alcance los puntos bajos.
• Mayor posibilidad de erosión en descargas y cauces receptores.
• Mayor transporte de sedimentos, basura y contaminantes depositados sobre las superficies urbanas.

Por eso el estudio debe comparar, cuando sea pertinente, las condiciones previas y posteriores a la urbanización. El objetivo no es únicamente demostrar que una tubería tiene capacidad, sino comprobar que el proyecto completo no genera un riesgo inaceptable aguas abajo.

Qué información debe levantarse antes de calcular

La calidad del modelo hidráulico depende directamente de la calidad de los datos de entrada. Una red calculada con precisión matemática puede producir resultados engañosos si las cotas, cuencas aportantes, sumideros existentes o condiciones de descarga están mal representados.

Qué nivel de detalle topográfico necesita un drenaje urbano

No existe una escala topográfica universal que garantice por sí sola un buen modelo. El levantamiento debe tener suficiente resolución y precisión para representar todas las discontinuidades que controlan el flujo. En drenaje urbano, una diferencia pequeña de cota en un bordillo, una entrada vehicular o el umbral de una vivienda puede cambiar completamente la ruta del agua.

Como mínimo, el modelo del terreno debe representar cuando sean relevantes:

• Ejes y bordes de calzada.
• Coronas y pendientes transversales de las calles.
• Bordillos, cunetas y canales.
• Puntos altos y bajos.
• Sumideros, tragantes y rejillas.
• Muros, cercas sólidas y barreras que desvíen el flujo.
• Entradas vehiculares y pasos deprimidos.
• Cauces, alcantarillas y estructuras de cruce.
• Cotas de piso o umbrales en edificaciones expuestas.
• Taludes y cambios bruscos de pendiente.

En un modelo unidimensional de red, la prioridad estará en las cotas de nodos, pendientes de conductos, geometría de calles y estructuras de captación. En un modelo bidimensional, además debe verificarse que el modelo digital del terreno y el tamaño de malla representen las rutas reales de escorrentía sin suavizar bordillos, cunetas o depresiones críticas.

La pregunta correcta no es “¿a qué escala levanto?”, sino “¿qué detalle hidráulicamente importante puede desaparecer con el método y resolución que estoy usando?”.

Tormenta de diseño y curvas intensidad-duración-frecuencia

La tormenta de diseño representa la lluvia utilizada para evaluar el comportamiento del sistema. Dependiendo del método de análisis puede requerirse una intensidad asociada a una duración determinada, un hietograma completo o una serie temporal de precipitación.

Las curvas intensidad-duración-frecuencia, conocidas como curvas IDF, relacionan tres variables:

• Intensidad: tasa de precipitación, normalmente expresada en mm/h.
• Duración: intervalo durante el cual se analiza la lluvia.
• Frecuencia o período de retorno: medida probabilística utilizada para seleccionar el nivel de servicio del diseño.

Si una precipitación de profundidad P se distribuye uniformemente durante una duración T_d, la intensidad media puede expresarse como:

i = P / T_d

donde i es la intensidad media, P la profundidad de precipitación y T_d la duración, usando unidades compatibles.

No debe adoptarse un período de retorno universal para todas las obras. El valor depende de la normativa local, importancia de la vía, daños potenciales, uso del suelo, vulnerabilidad de las edificaciones, existencia de rutas de excedencia y consecuencias de una falla. Un tragante de una calle secundaria y una obra que protege infraestructura crítica no necesariamente deben evaluarse con el mismo nivel de riesgo.

Tiempo de concentración

El tiempo de concentración, t_c, representa de forma simplificada el tiempo necesario para que el aporte procedente del punto hidráulicamente más remoto contribuya al caudal en el punto de análisis. En una red urbana puede descomponerse en un tiempo de entrada superficial y tiempos de recorrido dentro de cunetas, canales o conductos.

t_c = t_e + t_t

Para tramos de conducción, el tiempo de recorrido puede aproximarse mediante:

t_t = Σ (L / V)

donde L es la longitud de cada tramo y V su velocidad media. En redes extensas, el tiempo de concentración debe actualizarse a medida que se avanza aguas abajo. No es correcto utilizar mecánicamente un único valor para todos los nodos si las rutas y velocidades son diferentes.

Método racional para estimar el caudal pico

Para cuencas pequeñas y condiciones compatibles con sus supuestos, el método racional continúa siendo una herramienta útil para estimar caudales pico. En unidades métricas puede escribirse como:

Q = 0.00278 · C · i · A

donde:

• Q = caudal pico en m³/s.
• C = coeficiente de escorrentía adimensional.
• i = intensidad de lluvia en mm/h para la duración adoptada.
• A = área aportante en hectáreas.

El coeficiente C no debe escogerse únicamente por costumbre. Debe representar el uso del suelo, grado de impermeabilización, pendiente, almacenamiento superficial y criterios de la norma o manual aplicable. Si la cuenca contiene superficies muy diferentes, puede utilizarse un coeficiente compuesto ponderado por área cuando el método y la normativa lo permitan.

Ejemplo de cálculo

Considérese una subcuenca urbana de 5.00 ha, con un coeficiente de escorrentía compuesto de 0.75 y una intensidad de diseño de 85 mm/h. El caudal pico estimado es:

Q = 0.00278 × 0.75 × 85 × 5.00 = 0.886 m³/s

El resultado no constituye un valor de diseño universal. La intensidad y el coeficiente deben obtenerse para el sitio, período de retorno y condición de urbanización que correspondan.

Esta comparación muestra por qué no conviene dimensionar una red usando únicamente la condición actual si el proyecto transformará de forma importante el porcentaje impermeable.

Cuándo conviene utilizar un modelo hidrológico-hidráulico

El método racional es útil para determinados problemas, pero no describe por sí solo el almacenamiento, la variación temporal del hidrograma, los remansos, la entrada en carga de tuberías, las interacciones entre nodos ni el comportamiento de sistemas complejos durante una tormenta completa.

En urbanizaciones extensas, redes existentes con problemas, cuencas con almacenamiento significativo, sistemas con múltiples descargas o proyectos donde interesa conocer profundidades y duración de las inundaciones, conviene evaluar modelos más completos.

El Storm Water Management Model (SWMM) de la EPA permite simular procesos lluvia-escorrentía y el tránsito hidráulico por tuberías, canales, almacenamientos, bombas y estructuras de regulación. La elección del software no sustituye la revisión de datos ni el criterio hidráulico: un modelo sofisticado alimentado con cotas deficientes produce resultados sofisticadamente deficientes.

Capacidad de cunetas, canales y colectores

Una vez estimados los caudales, debe comprobarse la capacidad hidráulica de cada elemento. Para flujo uniforme en canales y conductos que puedan representarse mediante la ecuación de Manning:

Q = (1 / n) · A · R^2/3 · S^1/2

donde n es el coeficiente de rugosidad de Manning, A el área hidráulica, R el radio hidráulico y S la pendiente de la línea de energía bajo los supuestos aplicables.

El valor de n depende del material, acabado, irregularidad, vegetación, juntas, sedimentos y condición real de la sección. No debe tomarse un valor genérico sin revisar la referencia técnica correspondiente.

Además de la capacidad, deben revisarse:

• Velocidades mínimas compatibles con el control de sedimentación.
• Velocidades máximas compatibles con el material y la erosión admisible.
• Tirantes y ancho de inundación sobre la calzada.
• Entrada en carga y niveles hidráulicos en pozos.
• Remanso desde el punto de descarga.
• Pérdidas locales en uniones, cambios de dirección y estructuras.
• Riesgo de erosión o socavación en descargas.

Cuando el proyecto incluye canales abiertos, la hoja de Cálculo de Canales de Ingeniería Real puede servir como apoyo para revisar geometría, tirante y variables asociadas a ecuaciones de flujo uniforme. Debe utilizarse junto con los criterios de diseño y condiciones reales del proyecto.

Sumideros y captación en calles

Que una tubería tenga suficiente diámetro no garantiza que el agua entre en ella. La capacidad de captación de los sumideros depende de la geometría de la calle, pendiente longitudinal, pendiente transversal, tirante en cuneta, tipo y longitud de abertura, presencia de rejillas, velocidad del flujo y acumulación de residuos.

En puntos con pendiente, parte del caudal puede pasar de largo y convertirse en caudal de bypass para el siguiente sumidero. En puntos bajos, una obstrucción parcial puede producir profundidades mucho mayores que las previstas. Por eso deben evaluarse tanto la capacidad hidráulica de captación como la consecuencia de una pérdida de eficiencia.

La cuarta edición del HEC-22 Urban Drainage Design Manual de la FHWA, publicada en 2024, reúne procedimientos actuales para drenaje de pavimentos, flujo en cunetas, diseño de entradas, tuberías pluviales, detención y otros componentes de drenaje urbano asociado a infraestructura vial.

La descarga puede controlar todo el sistema

La salida de una red no debe revisarse como un detalle final. Si el nivel del río, quebrada, canal o colector receptor sube durante la tormenta, puede generar remanso y reducir la capacidad efectiva aguas arriba. También pueden aparecer problemas de erosión, socavación, sedimentación o inestabilidad en el punto de descarga.

La verificación debe incluir, según el caso:

• Nivel normal y niveles altos del cuerpo receptor.
• Posible coincidencia entre el pico de la cuenca urbana y el pico del receptor.
• Protección contra erosión en la descarga.
• Estabilidad de taludes y márgenes.
• Transporte de sedimentos y obstrucciones.
• Accesibilidad para inspección y mantenimiento.

Sistemas urbanos de drenaje sostenible

El enfoque contemporáneo no se limita a evacuar el agua lo más rápido posible. Los sistemas urbanos de drenaje sostenible, conocidos como SUDS o SuDS, buscan gestionar parte de la escorrentía cerca del lugar donde se genera mediante infiltración, retención, almacenamiento, filtración, evapotranspiración o reutilización.

El Ministerio para la Transición Ecológica de España incluye entre estas soluciones pavimentos permeables, jardines de lluvia, canales permeables, cubiertas verdes y humedales, entre otras tipologías.

La infiltración no debe proponerse automáticamente. Antes hay que revisar permeabilidad del suelo, estabilidad geotécnica, nivel freático, cercanía de cimentaciones, calidad del agua, contaminación del terreno y restricciones normativas. Un SUDS mal ubicado también puede crear problemas.

Diseño para excedencias e inundaciones

Ningún sistema urbano puede dimensionarse razonablemente para conducir por tubería cualquier tormenta imaginable. El diseño debe reconocer que existirán eventos superiores al nivel de servicio adoptado y definir qué ocurrirá cuando eso suceda.

Las rutas de excedencia deben identificarse desde la etapa de urbanismo. Conviene revisar si el agua puede:

• Cruzar intersecciones sin ingresar a viviendas.
• Continuar por calles con profundidad y velocidad compatibles con la seguridad.
• Alcanzar parques, áreas abiertas o estructuras de detención.
• Evitar pasos inferiores, estacionamientos deprimidos y sótanos.
• Descargar sin erosionar taludes ni afectar propiedades vecinas.

Este análisis suele revelar problemas que no aparecen cuando únicamente se revisan diámetros y pendientes dentro de una tabla.

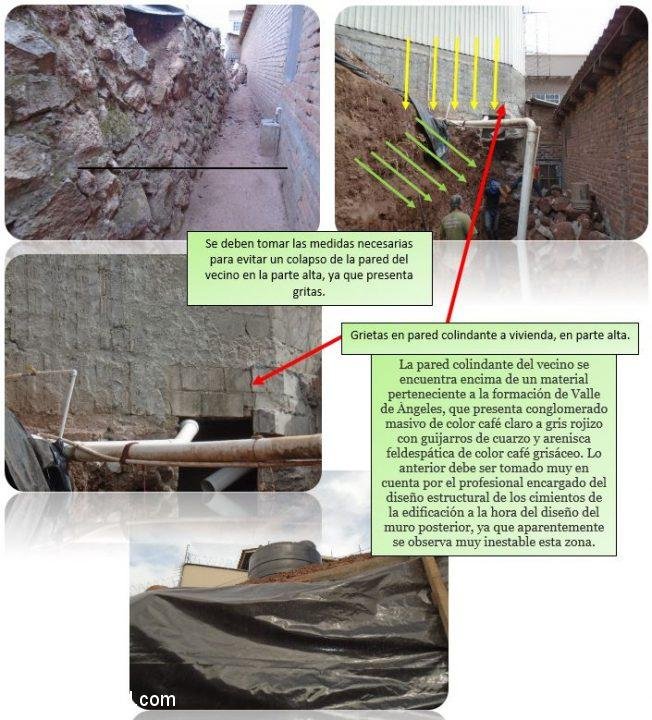

Construcción: dónde se pierde un buen diseño

Un sistema correctamente calculado puede fallar si durante la obra se modifican cotas, pendientes o ubicaciones de captación. En drenaje urbano, unos pocos centímetros pueden ser decisivos en un punto bajo.

También debe controlarse el drenaje temporal de la propia obra. Suelos expuestos, rellenos sin estabilizar y sedimentos pueden bloquear una red recién construida antes de que la urbanización entre en servicio.

Mantenimiento y operación

La capacidad de diseño solo existe mientras los elementos se mantengan operativos. Rejillas cubiertas por basura, cunetas con sedimentos, tuberías parcialmente obstruidas, vegetación excesiva o estructuras de detención colmatadas reducen el nivel de servicio.

Un plan de mantenimiento debe definir como mínimo:

• Inspección antes y durante la temporada lluviosa.
• Limpieza de sumideros, rejillas y cajas.
• Retiro de sedimentos en cunetas y estructuras de retención.
• Revisión de erosión en descargas.
• Control de vegetación en canales y SUDS.
• Registro de puntos que se inundan durante tormentas reales.
• Revisión posterior a eventos extraordinarios.

Los datos de operación son especialmente valiosos para calibrar modelos y detectar puntos débiles que no eran evidentes durante la etapa de diseño.

Errores frecuentes en drenaje urbano

• Definir las subcuencas sin comprobar las pendientes reales de calles y lotes.
• Dimensionar colectores sin verificar la capacidad de los sumideros.
• Ignorar el caudal que pasa de largo de un punto de captación.
• Usar una curva IDF de otra zona sin justificar su representatividad.
• Adoptar un período de retorno por costumbre y no por riesgo o normativa.
• Modelar la red sin considerar el nivel del cuerpo receptor.
• Suponer que toda la lluvia excedente permanecerá dentro de la tubería.
• Diseñar la red actual sin considerar la urbanización futura prevista.
• Proponer infiltración sin revisar suelo, nivel freático y geotecnia.
• Modificar rasantes en obra sin recalcular la ruta superficial del agua.
• No dejar acceso para inspección y limpieza.

Drenaje pluvial y drenaje sanitario no son lo mismo

El drenaje pluvial conduce escorrentía generada por lluvia, mientras que el alcantarillado sanitario transporta aguas residuales domésticas, comerciales o industriales hacia el sistema de tratamiento correspondiente. En sistemas separativos, ambas redes deben mantenerse independientes.

La mezcla indebida de aguas pluviales y residuales puede sobrecargar colectores y plantas de tratamiento, además de provocar descargas contaminantes. Cuando una ciudad dispone de redes combinadas, el análisis debe considerar expresamente esa condición y sus estructuras de alivio, no asumir que se comporta como una red pluvial separada.

Referencias técnicas útiles

• Dirección de Obras Hidráulicas de Chile: Manual de Drenaje Urbano, con criterios de planificación, diseño, construcción, operación y conservación.
• FHWA: HEC-22 Urban Drainage Design Manual, cuarta edición, 2024.
• U.S. EPA: Storm Water Management Model (SWMM).
• MITECO: Sistemas Urbanos de Drenaje Sostenible (SUDS).

Para ampliar conceptos básicos de lluvia, cuencas y escorrentía también puede consultarse el artículo de hidrología aplicada a la ingeniería civil y la explicación general sobre tipos de sistemas de drenaje.
