Análisis derrumbe de muro

Planos de Cisterna

Accede a planos detallados para el diseño y construcción de cisternas. Mejora la eficiencia y seguridad de tus proyectos hidráulicos.

🚰 Clic aquí para ver los planos

Planteamiento del problema, caso real

Altura aproximada de la zona del derrumbe: 1,067.00 msnm

El derrumbe del muro ocurrió al medio día, cuando no existían personas en las viviendas, afectando directamente a tres viviendas, siendo las demás aledañas afectadas en menor escala, presentando fisuras en las casas colindantes, se verifica que por el talud del lado Este pasa tuberías de aguas negras de PVC, sin ninguna protección.

drenaje en muros de contencion

Problemas detectados

  • Viviendas agrietadas en dicha zona.
  • Muros perimetrales de viviendas presentan fisuras.
  • Aceras y pavimento de concreto hidráulico presentan grietas.

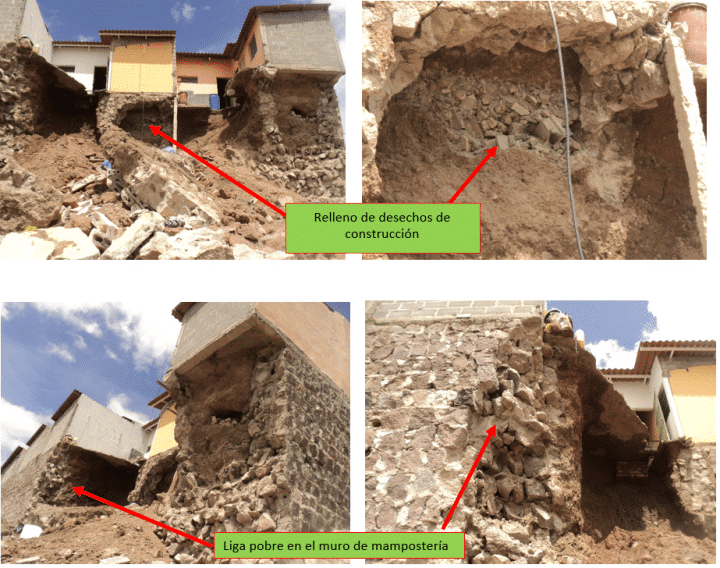

  • Se observa relleno de desechos de construcción, debajo de cimentación de viviendas.

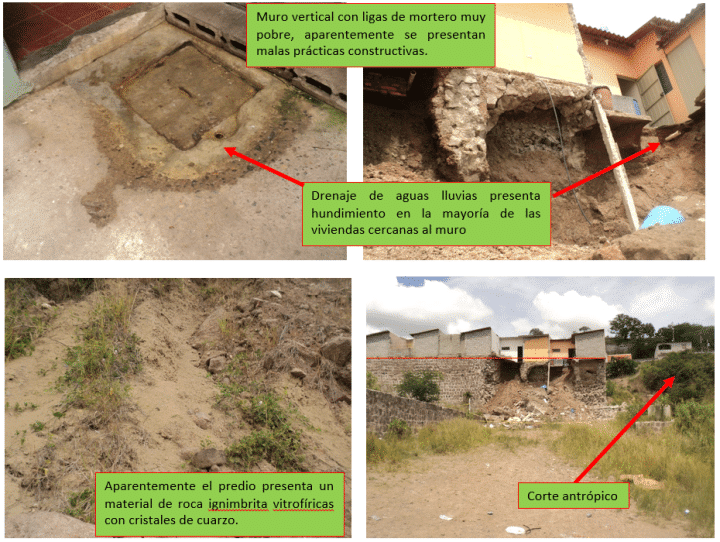

  • Liga pobre en el muro de mampostería.
  • Presenta hundimiento en la mayoría de las viviendas cercanas al muro, drenaje de aguas lluvias en mal estado.
  • Aparentemente el predio presenta un material de roca ignimbrita vitrofíricas con cristales de cuarzo.
  • Se presentan cortes antrópicos en zonas aledañas al predio.

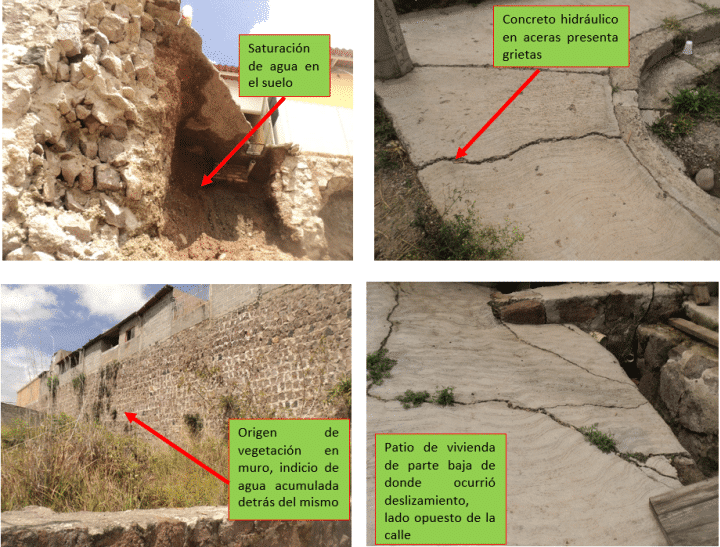

  • Saturación de agua en el cimiento del muro de mampostería.
  • Origen de vegetación en muro, indicio de agua acumulada detrás del mismo.

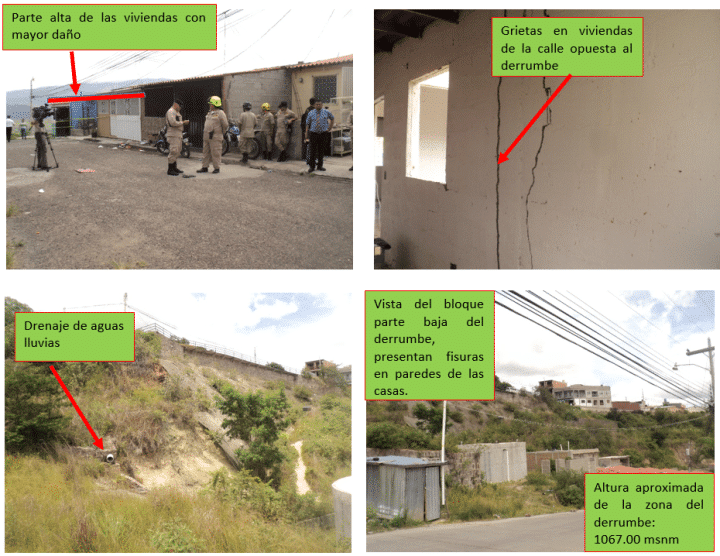

  • Grietas en viviendas de la calle opuesta al derrumbe.
  • Se presenta una zona con material suelto a varios metros de profundidad, desde el desplante de las zapatas, con indicios de humedad por falta de drenaje óptimo, lo cual pudo haber ocasionado un empuje del talud bastante mayor al diseño por saturamiento de agua.
  • Aparentemente se puede observar que los drenajes de aguas lluvias pudieron sufrir daños por hundimientos en pequeña escala hasta provocar que el agua saturara el terreno suelto, que viene siendo arcilla con desechos sólidos cimentados sobre terreno con material de roca ignimbrita vitrofíricas con cristales de cuarzo.
  • Dicha zona se encuentra ubicada según el Mapa Multiamenazas en zona que es propensa a Media Susceptibilidad de Movimientos de Ladera. Por lo tanto esta zona es una Zona de Reglamentación, en la cual se puede permitir la expansión y densificación de asentamientos humanos, siempre y cuando existan y se respetan las reglas de ocupación del suelo y normas de construcción apropiadas. Construcciones existentes que no cumplan con las reglas y normas deben ser reforzadas, protegidas o desalojadas y reubicadas.
  • Se recomienda construir cunetas para drenar el agua de la parte alta y así no seguir sobrecargando el suelo y evitar posibles deslizamientos en el transcurso del tiempo.
  • Al diseñar y construir muros de contención a los mismos, se les deberá colocar sus respectivos drenajes o filtros a fin de estabilizar lo máximo posible el plantel donde se realizaran las obras a construir, evitando así que las futuras estructuras colapsen por deslizamientos de ladera.
  • Debió construirse un sistema de drenaje de aguas lluvias en el terreno. Las aguas lluvias deben ser encausadas adecuadamente a un sistema existente con capacidad de captación y evacuación, a fin de evitar afectaciones futuras a las propiedades colindantes públicas y privadas.
  • Al realizar cualquier tipo de obra en el terreno, la misma debió cimentarse en suelo residual (suelo proveniente de la roca, que no ha sido transportado) o estrato rocoso, no en suelo coluvial (suelo suelto).

Drenaje en muros de contención

El drenaje en muros de contención es super importante para evitar la acumulación de agua detrás del muro, lo que podría llevar a fallas estructurales. Aquí dejo algunas opciones de drenaje comunes:

  • Tubos Perforados: Se colocan detrás del muro para permitir que el agua se drene.
  • Geotextiles: Estos materiales filtrantes permiten el paso del agua pero evitan la erosión del suelo.
  • Capa de Drenaje: Se usa grava o piedra triturada detrás del muro para facilitar el drenaje.
  • Weep Holes: Pequeños orificios de drenaje en muros que permiten que el agua se escape.

Según el Reglamento de Zonificación de la Alcaldía Municipal del Distrito Central, Artículo 8, 16, 17, 19 y 20

El propietario y el contratista son los responsables de los procedimientos, materiales y equipos que se utilicen para desarrollar la obra de construcción, y la Alcaldía queda eximida de responsabilidades por incumplimiento de las prácticas constructivas adecuadas y correctas, ellos solamente revisan lo acordado con la ley, criterios y consejos constructivos a tomarse en cuenta al ejecutar una obra civil o arquitectónica.

Artículo 8: RESPONSABILIDAD DE PROPIETARIOS, PLANIFICADORES Y EJECUTORES. La Alcaldía queda eximida de responsabilidades por el incumplimiento de lo establecido en el presente reglamento, agotando los procedimientos legales requeridos en base a la ley.

Artículo 16: Los constructores serán responsables por las fallas, errores o defectos de la construcción, incluyendo las obras ejecutadas por subcontratistas y por el uso de materiales, equipo, insumos defectuosos, sin perjuicio de las acciones legales que puedan interponer a su vez en contra de los proveedores, fabricantes y subcontratistas.

Artículo 17: Los planos de estructuras, la memoria de cálculo y el estudio de suelos, que incluirá cuando corresponda, serán de exclusiva responsabilidad de los profesionales competentes que los suscriban. Corresponderá asimismo a dichos profesionales asistir al constructor para que las estructuras se ejecuten de acuerdo a los respectivos planos y especificaciones técnicas del permiso de edificación otorgado.

Artículo 19: El propietario, el planificador y el ejecutor de obras, serán responsables solidaria y mancomunadamente, en el ámbito de su competencia, de garantizar que la construcción de obras no cause daños en la vía pública o en la infraestructura pública, debiendo en caso de daños, hacerse responsables de los costos y trabajos de reparación necesarios.

Artículo 20: RESPONSABILIDADES SOBRE DAÑOS PERSONALES Y MATERIALES. El propietario, el planificador y el ejecutor de las obras serán responsables solidaria y mancomunadamente en el ámbito de su competencia, de garantizar la seguridad, la vida y los bienes de las personas que laboren en una obra, así como de no causar molestias o daños a transeúntes o vecinos, así como a sus bienes durante la fase de ejecución de una obra, sin perjuicio de sus responsabilidades de indemnización por los daños y perjuicios causados a terceros.

Fotografías de análisis de muro sin drenajes

drenaje en muros de contencion

drenaje en muros de contencion

drenaje en muros de contencion

drenaje en muros de contencion

Lugar donde ocurre el derrumbe del muro

drenaje en muros de contencion

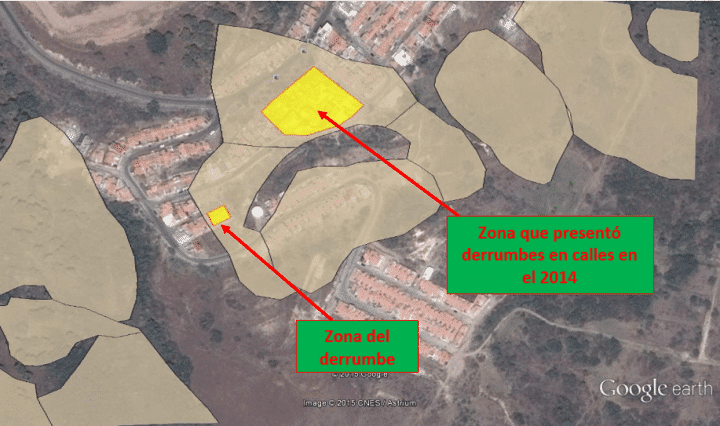

Mapa de escarpes elaborado por la Agencia de Cooperación Internacional del Japón (JICA), publicados recientemente

drenaje en muros de contencion

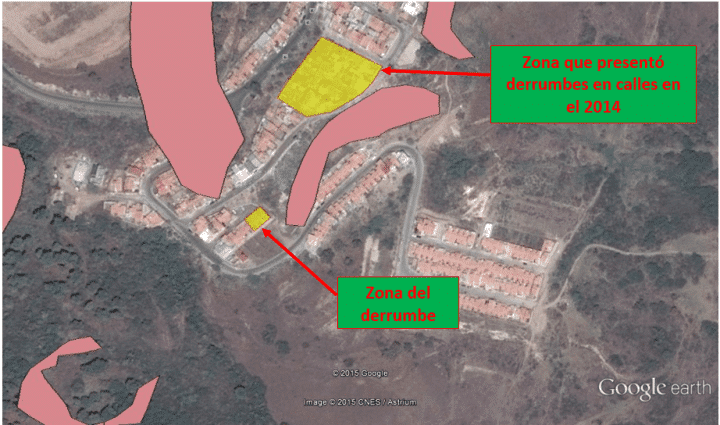

Mapa de cuerpos de deslizamientos elaborado por la Agencia de Cooperación Internacional del Japón (JICA), publicados recientemente

drenaje en muros de contencion

Respuestas a las preguntas más frecuentes: correos y comentarios despejados

¿Qué funciones hace el drenaje en los muros de contención?

El drenaje en los muros de contención tiene las siguientes funciones:

– Evitar la acumulación de agua detrás del muro: El drenaje permite que el agua se evacue rápidamente, evitando que se acumule y genere presiones hidrostáticas que podrían comprometer la estabilidad del muro.

– Reducir la presión hidrostática: Al drenar el agua, se reduce la presión ejercida sobre el muro, lo que contribuye a su estabilidad y previene posibles daños por sobrecarga.

– Prevenir el deterioro del muro: El drenaje ayuda a evitar la infiltración y acumulación de agua en el muro, lo que puede causar deterioro en los materiales y desencadenar problemas como la corrosión o el deslizamiento del terreno.

– Controlar la humedad del suelo: El drenaje en los muros de contención ayuda a mantener el suelo en condiciones óptimas de humedad, evitando problemas como la expansión o contracción del suelo que podrían afectar la estabilidad del muro.

Detalles de Tanque de Agua

Accede a planos detallados para el diseño y construcción de tanques de agua. Mejora la eficiencia y seguridad de tus proyectos hidráulicos.

🚰 Clic aquí para ver los detalles

¿Qué lleva un muro de contención?

Un muro de contención típicamente está compuesto por los siguientes elementos:

– Cimentación: Es la base del muro y se encarga de transmitir las cargas al suelo de manera segura.

– Materiales de construcción: Pueden variar dependiendo del tipo de muro, pero comúnmente se utilizan hormigón armado, bloques de concreto, piedra, madera tratada o acero.

– Refuerzos: Los muros de contención suelen necesitar refuerzos para aumentar su resistencia y estabilidad. Esto puede incluir barras de acero, mallas metálicas o geotextiles.

– Drenaje: Es importante incluir un sistema de drenaje para evitar la acumulación de agua detrás del muro, lo que podría generar presiones adicionales y comprometer su estabilidad.

La construcción de un muro de contención requiere un diseño adecuado y el cumplimiento de las normas de construcción locales.

¿Cómo funciona un muro de contención?

Un muro de contención es una estructura diseñada para retener y contener la tierra, evitando su deslizamiento o colapso.

Funciona distribuyendo el peso de la tierra detrás del muro de manera uniforme para contrarrestar las fuerzas que empujan hacia abajo y hacia afuera. Esto se logra mediante el uso de materiales resistentes, como concreto armado, piedra o acero y mediante la incorporación de refuerzos internos, como barras de acero.

El muro de contención también puede incluir drenajes para controlar la presión hidrostática y prevenir la acumulación de agua detrás del muro. Esto ayuda a garantizar la estabilidad del muro y evitar daños causados por la presión del agua.

¿Qué es el drenaje francés?

El drenaje francés es un sistema de drenaje utilizado para controlar el agua subterránea y evitar inundaciones en áreas como jardines, patios o cimientos de edificios.

Consiste en una zanja excavada en el suelo, que luego se llena con grava o piedras y se cubre con una tela geotextil. Este sistema permite el drenaje del agua hacia un punto de salida, evitando que se acumule en el área deseada.

¿Cómo falla un muro de contención?

Un muro de contención puede fallar debido a la falta de diseño adecuado, materiales de construcción deficientes, erosión del suelo, presión del agua o daños estructurales.

Funciones de los orificios en los drenajes de muros

Los orificios en los drenajes de muros permiten la evacuación del agua acumulada, evitando filtraciones y daños estructurales.

¿Cuáles son los tipos de drenaje?

Los tipos de drenaje son:
– Drenaje pluvial
– Drenaje sanitario
– Drenaje agrícola
– Drenaje subsuperficial
– Drenaje urbano
– Drenaje subterráneo
– Drenaje superficial

¿Qué tipos de canales de drenaje existen?

Los tipos de canales de drenaje que existen son:
– Canales abiertos
– Canales revestidos
– Canales subterráneos
– Canales revestidos con geotextiles
– Canales entubados

Tubos para drenaje en muros de contención

Los tubos de drenaje en muros de contención ayudan a evitar la acumulación de agua detrás del muro, reduciendo así la presión hidrostática. Esto contribuye a mantener la estabilidad del muro y prevenir posibles daños.

Tipos de drenaje para muros

Existen varios tipos de drenaje para muros, entre los cuales se encuentran:

– Drenaje por gravedad: Se basa en la utilización de tuberías perforadas o canaletas que permiten la captación y evacuación del agua de forma natural, aprovechando la pendiente del terreno.

– Drenaje con geocompuestos: Consiste en el uso de materiales específicos que combinan geotextiles y núcleos drenantes, los cuales permiten el filtrado y evacuación del agua de manera eficiente.

– Drenaje con membranas drenantes: Se emplean láminas o membranas con propiedades drenantes que se colocan en el muro para captar y conducir el agua hacia un sistema de evacuación.

– Drenaje con pozos o sumideros: Se utilizan pozos o sumideros ubicados en la base del muro para la captación y evacuación del agua acumulada.

Cabe destacar que la elección del tipo de drenaje dependerá de diversos factores, como las características del terreno, el nivel de humedad y la magnitud de las cargas hídricas a las que estará expuesto el muro.

Es recomendable contar con la asesoría de un especialista para determinar el sistema de drenaje más adecuado para cada situación en la zona en donde se realizará la obra de construcción de un muro.

Capa protectora para muros soterrados

Una capa protectora para muros soterrados es un revestimiento que se utiliza para proteger las estructuras subterráneas de la humedad y los daños causados por el agua.

Esta capa se coloca sobre el muro antes de ser realizado y está diseñada para prevenir la filtración de agua y la corrosión.

Esta capa puede proporcionar aislamiento térmico y reforzar la resistencia estructural del muro. Es importante asegurarse de que la capa protectora sea adecuada para el tipo de estructura y las condiciones del suelo en la que se encuentra.
