Taludes: tipos, estabilidad y criterios de diseño

Qué es un talud

En ingeniería civil, un talud es la cara inclinada que enlaza dos superficies situadas a distinta elevación. Puede corresponder a una ladera natural, a un corte ejecutado en el terreno, a un terraplén compactado, a una presa de materiales sueltos o a una excavación temporal.

El talud no es un muro de contención. Un muro es una estructura que resiste empujes del terreno. El talud es la superficie inclinada del propio terreno o relleno. Ambos pueden coexistir cuando parte de la diferencia de nivel se resuelve con una pendiente y otra parte con una estructura de contención.

La inclinación geométrica permite describir un talud, pero no demuestra que sea estable. Dos taludes con la misma pendiente pueden comportarse de manera muy distinta si cambian la altura, el tipo de suelo, las discontinuidades de la roca o la presión del agua.

Partes de un talud

Cómo se expresa la pendiente de un talud

La forma más común en planos geotécnicos y viales es la relación horizontal a vertical, escrita como H:V. Un talud 2H:1V avanza 2 unidades en sentido horizontal por cada unidad de altura. Sin embargo, algunos documentos utilizan el orden V:H. La leyenda del plano debe indicar cuál convención se aplicó.

Cuando la relación se expresa como H:V, el ángulo medido desde la horizontal se obtiene mediante:

θ = arctan(V / H)

La pendiente en porcentaje se calcula con:

Pendiente (%) = (V / H) × 100

Estas equivalencias describen geometría. No son pendientes recomendadas para construir. La selección de una inclinación requiere conocer el material, la altura, el agua, las cargas y las consecuencias de una posible falla.

Tipos de taludes

Según su origen

• Talud natural o ladera: se formó por procesos geológicos, erosivos o geomorfológicos. Puede haber permanecido estable durante años y fallar después de una lluvia extrema, un sismo, una excavación en el pie o un cambio en el drenaje.
• Talud artificial: resulta de una excavación, un corte, un relleno, un terraplén o una obra de movimiento de tierras.

Según la forma de construcción

• Talud de corte o desmonte: se obtiene al retirar suelo o roca. El término desmonte es frecuente en España, mientras que corte se usa ampliamente en Latinoamérica.
• Talud de relleno o terraplén: se construye con materiales colocados y compactados por capas. La estabilidad depende de la calidad del relleno, la compactación, la cimentación y el drenaje.
• Talud de excavación: puede ser temporal o permanente. En zanjas y excavaciones profundas, además del diseño geotécnico debe cumplirse la normativa de seguridad laboral aplicable.

Según el material

• Talud en suelo: su respuesta depende de la resistencia al corte, la estratigrafía, la densidad, la succión en suelos parcialmente saturados y la presión de poros.
• Talud en roca: suele estar gobernado por juntas, estratos, fallas, foliación, meteorización, relleno de discontinuidades y orientación respecto a la cara del corte.
• Talud mixto: contiene suelo, roca alterada, bloques, depósitos coluviales o rellenos heterogéneos. No debe modelarse como un material uniforme sin evidencia de campo.

Según su geometría

• Simple: tiene una sola inclinación entre corona y pie.
• Escalonado: está dividido por bermas o banquetas.
• Compuesto: combina diferentes inclinaciones o materiales.
• Infinito: idealización usada cuando el espesor potencial de falla es pequeño respecto a la longitud del talud. Es común en análisis de deslizamientos superficiales.
• Finito: la altura y los límites geométricos influyen directamente en la superficie de falla.

Qué determina la estabilidad de un talud

La estabilidad es el resultado del equilibrio entre las acciones que impulsan el movimiento y la resistencia disponible del suelo o la roca. El análisis debe representar el mecanismo de falla razonablemente posible, no limitarse a dibujar un círculo por costumbre.

Geometría

La altura, la inclinación, las bermas y la forma de la corona modifican el peso de la masa potencialmente inestable. Tender un talud suele reducir las fuerzas impulsoras, aunque puede exigir más terreno y generar nuevas condiciones de drenaje.

Resistencia al corte del suelo

En análisis con esfuerzos efectivos, una representación habitual de la resistencia al corte es el criterio de Mohr-Coulomb:

τ_f = c′ + σ′ tan φ′

Donde τ_f es la resistencia al corte, c′ es la cohesión efectiva, σ′ es el esfuerzo normal efectivo y φ′ es el ángulo de fricción efectivo. Los parámetros deben obtenerse mediante investigación y ensayos representativos. No conviene elegirlos de una tabla genérica cuando la estabilidad de personas, carreteras o edificaciones depende del resultado.

En arcillas saturadas también puede requerirse un análisis de corto plazo con resistencia no drenada. El análisis de largo plazo suele realizarse con esfuerzos efectivos y condiciones de agua compatibles con la vida útil del proyecto.

Estratigrafía y discontinuidades

Una capa débil, una interfaz lisa, una antigua superficie de deslizamiento o un estrato inclinado hacia la cara pueden controlar la falla. En roca deben evaluarse mecanismos planares, cuñas, vuelcos y desprendimientos mediante levantamiento estructural y análisis cinemático.

Agua superficial y subterránea

El agua puede aumentar el peso del terreno, elevar la presión de poros, reducir el esfuerzo efectivo, erosionar materiales y ejercer presión dentro de grietas. La condición crítica no siempre coincide con el nivel freático observado durante una visita en época seca.

El peso unitario de un suelo parcialmente saturado puede expresarse como:

γ = γ_d + S_r · n · γ_w

Donde γ es el peso unitario húmedo, γ_d es el peso unitario seco, S_r es el grado de saturación expresado entre 0 y 1, n es la porosidad y γ_w es el peso unitario del agua, aproximadamente 9.81 kN/m³. La expresión debe utilizar unidades coherentes.

Cargas y modificaciones cercanas

Edificios, acopios, tráfico, maquinaria y rellenos en la corona pueden aumentar los esfuerzos. Una excavación en el pie puede retirar soporte. También deben revisarse fugas de tuberías, descargas de canales, cambios de uso del terreno y vibraciones.

Sismos y acciones transitorias

La evaluación sísmica puede incluir análisis pseudoestático, deformaciones permanentes o métodos dinámicos. La elección depende del proyecto, la amenaza sísmica, el tipo de material y el nivel de desempeño requerido.

Por qué falla un talud

Una falla puede ocurrir porque disminuye la resistencia, aumentan las fuerzas que impulsan el movimiento o suceden ambas cosas. Entre los desencadenantes frecuentes se encuentran:

• Lluvias intensas o prolongadas.
• Elevación del nivel freático o presión de poros.
• Fugas de agua, drenajes obstruidos o descargas concentradas.
• Erosión superficial o socavación del pie.
• Cortes demasiado empinados o ejecutados sin secuencia estable.
• Sobrecargas cerca de la corona.
• Rellenos sueltos, heterogéneos o mal compactados.
• Meteorización y pérdida de resistencia con el tiempo.
• Sismos, vibraciones o voladuras.
• Discontinuidades desfavorables en roca.
• Reactivación de un deslizamiento antiguo.

La vegetación puede contribuir al control de erosión y a la resistencia superficial mediante raíces. También puede ocultar grietas, obstruir inspecciones o añadir efectos desfavorables cuando existen árboles grandes sobre bloques inestables. No sustituye drenajes, refuerzo ni análisis geotécnico cuando el mecanismo de falla es profundo.

Tipos de movimientos en taludes y laderas

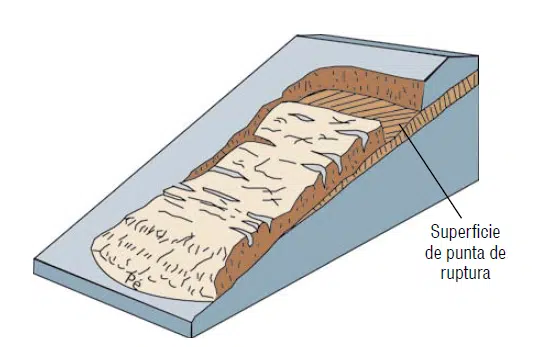

La clasificación del movimiento ayuda a seleccionar el método de análisis y la medida de mitigación. Los procesos básicos incluyen caídas, vuelcos, deslizamientos, expansiones laterales y flujos. Un evento puede combinar varios mecanismos.

Factor de seguridad en taludes

El factor de seguridad compara la resistencia disponible con la resistencia necesaria para mantener el equilibrio en una superficie de falla determinada:

FS = resistencia al corte disponible / resistencia al corte movilizada

Un valor cercano a 1 representa una condición límite dentro del modelo analizado. Un valor superior a 1 no demuestra por sí solo que el diseño sea aceptable. El resultado depende de la geometría, los parámetros seleccionados, la presión de agua, el método de cálculo y la superficie crítica encontrada.

En algunas referencias de infraestructura se utiliza 1.5 como objetivo típico para estabilidad estática. Ese número no debe convertirse en una regla universal. El valor exigido puede cambiar según la norma, el tipo de obra, la incertidumbre, la condición temporal o permanente, el escenario sísmico y las consecuencias de una falla. En ciertos casos también se requiere comprobar deformaciones, no solo un factor de seguridad.

Un análisis con FS = 1.50 puede ser engañoso si el nivel freático fue subestimado, la superficie de falla no fue explorada correctamente o los parámetros del suelo no representan la condición real.

Métodos de análisis de estabilidad

Los métodos de equilibrio límite dividen la masa potencialmente inestable en dovelas y comparan fuerzas o momentos. Los programas actuales pueden buscar numerosas superficies de falla, pero el modelo sigue dependiendo de la interpretación geológica y de los datos introducidos. Un gráfico elegante no compensa una investigación deficiente.

Spencer y Morgenstern-Price satisfacen el equilibrio de fuerzas y momentos. Eso no significa que siempre produzcan la respuesta correcta. Primero debe definirse el mecanismo posible, la geometría tridimensional, la condición de agua y el escenario de carga.

Criterios para diseñar un talud

1. Reconocimiento del sitio: revisar topografía, drenajes, afloramientos, grietas, escarpes, rellenos, erosión, vegetación y antecedentes de movimientos.
2. Levantamiento topográfico: obtener secciones representativas, altura, pendientes, bermas, estructuras cercanas y zonas de posible impacto.
3. Investigación geotécnica: definir estratos, profundidad de roca, rellenos, capas débiles, nivel freático y variación espacial de los materiales.
4. Ensayos y parámetros: seleccionar peso unitario, resistencia drenada o no drenada, permeabilidad y propiedades de discontinuidades cuando corresponda.
5. Modelo de agua: considerar época lluviosa, infiltración, drenaje defectuoso, presiones artesianas, vaciado rápido y obstrucción de drenes.
6. Escenarios de carga: analizar condición de construcción, servicio, lluvias, sobrecargas, excavaciones cercanas y sismo cuando aplique.
7. Mecanismos de falla: buscar superficies circulares, no circulares, planares, cuñas, vuelcos o fallas compuestas según la geología.
8. Selección de medidas: modificar geometría, drenar, reforzar, contener o proteger contra erosión y caída de rocas.
9. Plan constructivo: definir secuencia, excavación por etapas, control de compactación, manejo de agua y restricciones de carga.
10. Inspección y mantenimiento: comprobar drenajes, erosión, deformaciones, vegetación, grietas y funcionamiento de las obras de mitigación.

Ejemplo de decisión técnica

Considere un corte de 6.00 m de altura proyectado junto a una vía. El reconocimiento encuentra una capa arcillosa, filtraciones en época lluviosa y una vivienda cerca de la corona. Elegir una pendiente por apariencia sería insuficiente. El estudio debe definir la estratigrafía, la resistencia de corto y largo plazo, el nivel de agua, la sobrecarga de la vivienda, la secuencia de excavación y la superficie crítica.

Las alternativas podrían incluir tender la pendiente, construir bermas, instalar drenaje, reforzar el terreno o utilizar una estructura de contención. La solución final depende de los resultados, el espacio disponible y el riesgo aceptable.

Medidas para estabilizar taludes

La medida correcta debe actuar sobre la causa o el mecanismo de falla. Colocar concreto sobre la cara puede controlar erosión superficial y aun así dejar intacta una presión de agua o una superficie profunda de deslizamiento.

Cuando el análisis indique que un muro de gaviones es apropiado, la hoja de cálculo para diseño de muros de gaviones de Ingeniería Real puede utilizarse como apoyo para organizar verificaciones preliminares. No reemplaza el estudio geotécnico, la definición de cargas ni la revisión profesional del proyecto.

Para medidas enfocadas en la superficie puede consultarse también el artículo sobre control de erosión en taludes.

Taludes en excavaciones temporales

No existe una inclinación única que haga segura cualquier excavación. La profundidad, el tipo de suelo, el tiempo de exposición, el agua, las vibraciones, las cargas en el borde y las estructuras vecinas cambian la respuesta.

Como ejemplo de normativa de seguridad laboral, la regulación OSHA de Estados Unidos establece para excavaciones menores de 20 ft, equivalentes a 6.09 m, pendientes máximas de 0.75H:1V para suelo tipo A, 1H:1V para tipo B y 1.5H:1V para tipo C. Las excavaciones de mayor profundidad requieren diseño de un ingeniero profesional dentro de ese sistema normativo. Estos valores no deben copiarse a otro país ni aplicarse sin clasificar el suelo y revisar las condiciones reales.

Cuando no hay espacio para tender la excavación puede ser necesario utilizar entibación, apuntalamiento, tablestacas, pantallas, muros anclados u otro sistema de protección. El acceso de trabajadores nunca debe depender de que el corte “se vea firme”.

Señales de inestabilidad que requieren atención

• Grietas nuevas o crecientes cerca de la corona.
• Hundimientos, escalones o desplazamientos en el terreno.
• Abultamiento o levantamiento en el pie.
• Árboles, postes, cercas o muros que se inclinan progresivamente.
• Filtraciones nuevas, agua turbia o aumento repentino del caudal.
• Cunetas, tuberías o drenes deformados u obstruidos.
• Caída reciente de piedras o acumulación de bloques frescos.
• Puertas, ventanas o pavimentos que empiezan a deformarse cerca de la ladera.
• Ruidos de fractura, crujidos o pequeños desprendimientos durante lluvias.

Si existe movimiento activo o peligro para personas, debe restringirse el acceso y solicitar evaluación de las autoridades locales y de un profesional competente. La prioridad no es terminar una inspección detallada en medio de una ladera que ya está avisando.

Errores frecuentes al intervenir un talud

• Usar 45° como recomendación universal.
• Diseñar solo con la geometría visible y sin investigar estratos débiles.
• Analizar una condición seca cuando el problema aparece durante lluvias.
• Colocar material excavado o maquinaria junto a la corona.
• Cortar el pie antes de construir el sistema de soporte previsto.
• Construir un muro sin comprobar estabilidad global.
• Descargar cunetas o tuberías directamente sobre la cara.
• Confiar en vegetación o concreto superficial para una falla profunda.
• Tomar parámetros de resistencia de tablas sin justificar su representatividad.
• Creer que el software encontró la falla crítica solo porque produjo un valor de FS.

Preguntas frecuentes

Referencias técnicas

• US Army Corps of Engineers, EM 1110-2-1902, Slope Stability.
• Washington State Department of Transportation, Geotechnical Design Manual.
• U.S. Geological Survey, Types of Landslides.
• Occupational Safety and Health Administration, Sloping and Benching.
• Federal Highway Administration, Design Recommendations for Slope Stability.
