Instalaciones eléctricas de una casa

Es crucial comprender las implicaciones y consideraciones detrás de las instalaciones eléctricas de una casa.

Una instalación eléctrica segura y eficiente es esencial para garantizar la seguridad y el confort de los habitantes de una residencia. Desde la planificación hasta la ejecución y mantenimiento, es importante seguir los códigos y regulaciones locales para asegurarse de que la instalación cumpla con los estándares de seguridad y funcione correctamente.

En este artículo, exploraremos los aspectos más importantes de las instalaciones eléctricas de una casa y cómo abordarlos de manera efectiva.

Lo más común y en lo que menos se pone atención son las instalaciones eléctricas de una casa, sea por presupuesto y por creer que es un asunto que fácil de soluciona, se contrata gente inexperta en el tema, es donde surgen problemas eléctricos en aparatos y cables sobrecalentados, incluso incendios de gran magnitud.

El tema de las instalaciones eléctricas para edificios no es un problema, ya que siempre se contratan ingenieros para cada área constructiva, así como arquitectos y otro tipo de personal capacitado en cada área. El mayor problema es en instalaciones pequeñas, no porque sean complicadas, sino que en la mayoría de casos lo hacen personas que desconocen del tema.

Las siguientes son recomendaciones generales para la mayoría de casos, cuando no se dispone de un especialista en el área que asesore en el tema. Tomarlas en cuenta siempre que crean que la persona contratada no está capacitada en el tema o desean hacerlo por su parte.

Pasos para una instalación eléctrica residencial

• Desconectar el interruptor principal de toda la vivienda, este se encuentra generalmente después del medidor de energía o el centro de carga.
• Tomar en cuenta la normativa  para instalaciones eléctricas residenciales en la localidad donde se realizará este tipo de trabajo.
• Siempre utilizar guantes y herramientas con certificaciones para trabajos con corriente eléctrica.
• El corte y conexión de cables debe de hacerse de la manera más limpia posible, sin dejar alambres que pueda hacer un corto a futuro, los empalmes realizarlos de manera que queden seguros.

Diagrama unifilar de un sistema eléctrico

En el siguiente esquema se detalla el sistema unifilar de un sistema eléctrico residencial, en la mayoría de los casos no variará mucho, si es una casa grande se debe de tomar otros factores en cuenta para el diseño del diagrama unifilar.

Diagrama unifilar del sistema de televisión y cable

Especificaciones eléctricas de los planos y procedimientos de construcción

• El montaje deberá apegarse a las Normas Técnicas, planos y notas suministradas.
• El personal empleado en el montaje deberá tener amplia experiencia en este tipo de obras, bajo la supervisión de un ingeniero.
• Todo cambio deberá someterse a aprobación y documentarse en los planos en caso de autorizarse.
• Se deberán documentar en los planos las rutas de ductos y ubicación de registros. Esto será lo mas exacto posible.
• Al final el contratista entregará un juego de planos que muestren tal y como quedó construida la obra.

Conductores eléctricos

• Serán de cobre del tipo multifilar.
• El aislamiento será del tipo THHN o THWN a menos que se especifique lo contrario en los planos.
• Para los empalmes con cable #8 y menores se usará tenaza y cinta aislante 3M #33.
• Para calibres mayores conector de compresión y cinta aislante 3M #33.
• No se permitirán empalmes fuera de cajas de registro o dentro de los ductos.
• Los colores a utilizar serán: Fase:
  • Rojo, negro, azul.
  • Neutro: Blanco.
  • Tierra: Verde, amarillo o desnudo si va enterrado.

Canalizaciones y accesorios

• Los tipos de ductos a utilizar serán:
  • RC a la intemperie o en ambientes peligrosos.
  • EMT si va interior visible u oculto en cielo falso o embebido en concreto.
  • PVC si va interior visible u oculto en cielo falso, embebido en concreto o enterrado.
• No se permitirán corridas de ductos mayores a 30 metros ni más de dos dobleces de 90 grados o su equivalente entre cajas de registro.
• Los diámetros de ductos no indicados serán de 1/2″.

Cajas

• Las cajas de registro deberán ser adecuadas para el ambiente, número de conductores y quedar con su respectiva tapa.
• Las cajas para instalaciones eléctricas serán del tipo pesado.
• Las cajas para teléfonos o CA-TV podrán ser del tipo semipesado.

Dispositivos

• Los dispositivos serán de marca reconocida con tapa de baquelita color marfil.
• Los apagadores serán del tipo silencioso 15 A, 120 V.
• Los tomacorrientes de uso general serán dobles, trifilares, 15 A, 120 V.
• Los tomacorrientes de los equipos de aire acondicionado deberán ser del requerido por cada aparato.
• El tomacorriente del sistema hidroneumático será de 20 A, 240 V.
• Los tomacorrientes para ambientes húmedos deberán ser del tipo GFI.
• Los dispositivos expuestos a la lluvia deberán ser del tipo WP.

Conexión a tierra

• Deberá realizarse de acuerdo al detalle.
• El cable de conexión a las varillas deberá ir desnudo y bajo repello o protegido por ducto en caso de ir superficial.
• Se recomiendan uniones soldables a las varillas.
• Las varillas deberán ser de 5/8″x8′ cobrizadas aprobadas UL.

Instalaciones existentes

• El contratista deberá verificar el estado de las instalaciones existentes.
• Los circuitos de alumbrado y tomacorrientes para uso común deberán salir de un tablero con su respectiva protección.
• Tanto el circuito de alumbrado como el de tomacorrientes serán con cable #12, ducto de 1/2″, se puede usar #14 en circuitos de alumbrados de bajas potencias y protección de 20 A.

Tabla con algunos de los tipos de poliductos más comunes para cableado eléctrico, sus características y usos

Existen muchos otros tipos de poliductos disponibles en el mercado, cada uno con sus propias características y usos específicos.

La elección del tipo de poliducto adecuado dependerá de las necesidades de cada proyecto y el entorno en el que se utilizará.

Alturas recomendadas para tomacorrientes e interruptores para iluminación

Los tomacorrientes bajos se deben dejar a 30 cm, medido desde el piso terminado, los tomacorrientes medios a una altura desde el piso terminado a 1.20 m, esta medida también es para los interruptores de iluminación (1.20 m), para los tomacorrientes altos para electroduchas o televisión en alturas, dejarlos a una distancia desde el piso de 1.80 m a 2.25 m.

Si se deja lámpara arriba del espejo en el baño, dejar el tomacorriente de 1.80 m en adelante.

Si se deja espejo retroiluminado dejar el tomacorriente a 1.60 m, para que quede detrás del espejo del baño.

Los desayunadores de cocina generalmente son de 90 cm de alto, el tomacorriente de la cocina debe de ir a 1.20 m.

La distancia recomendada de separación del interruptor de iluminación al abrir una puerta debe de ser 10 cm por comodidad.

Para tomacorrientes de televisión en alturas, dejarlo entre 1.60 y 1.80 m desde el piso terminado, dejar la caja para conexiones de cable e internet, y en la parte de abajo a unos 30 cm dejar contacto para módem y un ducto hacia arriba para el cable de televisión.

Refrigeradora y estufa a 30 cm se debe colocar el tomacorriente como mínimo.

El extractor de la cocina debe de ir a 1.80 a 2.00 m desde el piso y dejar el tomacorriente en la pared, si es en isla la campana, el tomacorriente deberá dejarse en el techo.

Dejar tomacorrientes exteriores en la parte lateral del techo (vigas), esto para conectar iluminación de navidad o cámaras en un futuro, casi siempre serán necesarios los tomacorrientes en estos lugares, para evitar andar con extensiones.

Dejar tomacorriente en el garaje y en la parte de atrás de la casa, por alguna fiesta o reunión familiar y se ocupa para parlantes o cargar celulares mientras se disfruta de una barbacoa entre amigos.

Dejar siempre a cada televisión la caja de datos de cable y conexión de energía.

Significado de los colores en los cables

En electricidad se emplean colores que dependen de cada norma, pero cada norma es muy similar y deben tomarse muy en cuenta a la hora de realizar correctamente una instalación eléctrica.

• Los colores verde y amarillo, generalmente se usan para conductores a tierra.
• El blanco y azul como conductor neutro.
• El rojo, marrón, negro y gris, se usan para conductores en fase.

Número de cables a usar en instalaciones eléctricas residenciales

Toda instalación eléctrica lleva un cálculo para diseño del número de cables, esto se realiza con el promedio de consumo en watts (potencia suministrada) de cada circuito para tomacorrientes e iluminación, así como algunos circuitos independientes de alto consumo que llevan su propio breaker o interruptor termomagnético que van en la caja de registro eléctrico o tablero eléctrico.

Sugerencias generales para la mayoría de instalaciones residenciales sin tener que realizar un cálculo en cables:

• Cable No. 14 para iluminación.
• Cable No. 12 para tomacorrientes de 110 V.
• Cable No. 10 para electroduchas de 220 V.
• Cable No. 8 para estufas eléctricas.
• Cable No. 6 desde acometida hasta el centro de carga o tablero de circuitos eléctricos.

Nota: Estos diámetros de cables son contemplados para instalaciones generales de viviendas pequeñas, siempre tomar en cuenta un estudio y análisis de cada circuito por un especialista en el área, no todo los sistemas son iguales.

Se debe considerar que entre mayor es el número, el cable es de menor diámetro y por lo tanto debe pasar menos corriente por el mismo, entre menor el número de cable, mayor capacidad de paso de corriente y un mayor precio en el cable.

Tabla con los calibres de cables para instalaciones eléctricas

La tabla anterior muestra los calibres de cables recomendados para instalaciones eléctricas y su capacidad máxima de corriente. Estos valores se basan en las normas y estándares de seguridad eléctrica establecidos por el National Electrical Code (NEC) de los Estados Unidos.

Es importante tener en cuenta que, aunque la tabla anterior es una guía útil, cada país puede tener sus propias normas y regulaciones específicas en cuanto a instalaciones eléctricas.

Tener en cuenta que la capacidad máxima de corriente varía según la longitud del cable y la carga eléctrica que se vaya a conectar. Por lo tanto, siempre es recomendable consultar con un electricista para determinar el calibre de cable adecuado para cada situación.

Tabla comparativa entre los tipos de cables eléctricos más comunes, sus características y las normas a las que se ajustan

Estas son solo algunas de las normas y estándares a los que se ajustan estos tipos de cables. Cada país puede tener sus propias regulaciones y normativas específicas en cuanto a instalaciones eléctricas y el uso de cables.

Siempre es recomendable consultar con un electricista o profesional capacitado para determinar el tipo de cable adecuado y cumplir con todas las normas y leyes correspondientes.

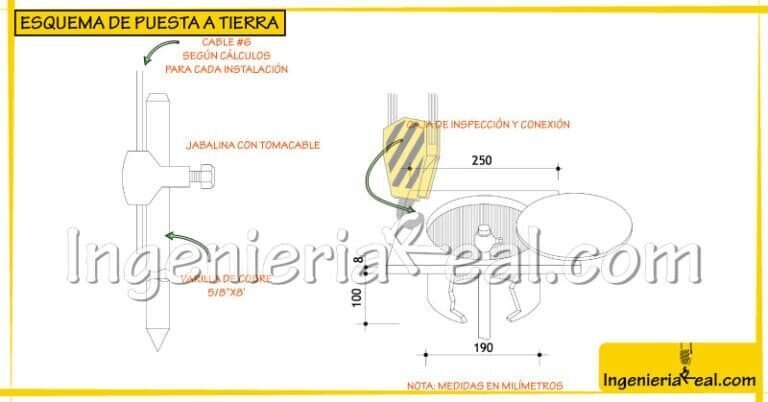

Puesta a tierra de una instalación eléctrica

• Todo el sistema deberá ir a una toma de tierra, el cual se realiza con un cable color verde o amarillo. Termina en un electrodo enterrado, que conocemos como varilla de cobre con una abrazadera.
• Su función es derivar a tierra toda la corriente o fuga donde el aparato se ha cargado de corriente, impidiendo toques eléctricos dentro de la casa o averías en los aparatos.
• La instalación de puesta a tierra se debe de hacer con calidad superior de materiales.
• La jabalina será trefilada de cobre con alma de acero, modelo JL-16 de 5/8″ de diámetro nominal y 1500 mm de largo (o según los cálculos del sistema a tomar en cuenta).
• El tomacable tipo “A” es de fundición con bulón roscado de bronce modelo T2.
• Toda la ejecución del sistema de puesta a tierra de la instalación eléctrica se efectuará según lo indicado por la norma de cada país.

Tuberías para distribuir cableado

En cuanto a tipos de tuberías se recomienda los tubos flexibles corrugados para viviendas pequeñas, los diámetros dependen mucho de cuantos cables irán por el ducto y la sección de cada cable.

Las ranuras de los tubos flexibles para los cables deberán de tener una separación de 50 cm del suelo o techo, en los recorridos horizontales.

Las tuberías verticales no espaciar más de los 20 cm de castillos o columnas y puertas.

Estas son distancias máximas para una seguridad al clavar o realizar agujeros con taladros para cuadros, así como no interferir con otro tipo de tuberías y saber por dónde estará la tubería de electricidad en caso de cualquier remodelación.

Todas las ranuras que se realizaran deben ser marcadas con tiza u otro material para proceder a ranurar con un cincel y martillo, también se puede ranurar con una cortadora los tramos largos, y utilizar cincel al final para extraer los pedazos.

Luego se debe sostener la tubería con clavos sobre la pared para proceder a colocar un mortero de cemento y arena.

Para la colocación de los cables, se debe realizar con una guía y sujetar los cables a este para halarlos en el otro extremo.

Para finalizar se procede a colocar las cajas y realizar las uniones respectivas en los cables.

En los baños la distancia de protección para utilizar tomacorrientes o interruptores es de 1 m como mínimo con respecto al ducto de ducha.

Esquema de colocación de lámpara con zapata y poliducto

En este proyecto se utilizó un foco led de 5w color amarillo para darle un realce e iluminación cálida, con una zapata de 0.35×0.35×0.60 m, 3 varillas de 3/8″ en ambos sentidos para la zapata, con dados de concreto de 5 cm, y una cama de arena de 5 cm también, esto para evitar la corrosión de la varilla.

Se utilizó un tubo de PVC de 4″ SDR-64 con cortes diagonales, para darle una iluminación más amplia en el área que se necesite, cables #14 para toda la iluminación, se mostrará el proyecto terminado a futuro.

Consejos para las instalaciones eléctricas domiciliarias

♦️ Realizar una planificación detallada: Antes de empezar cualquier proyecto de instalación eléctrica, es esencial tener un plan claro y detallado que incluya la ubicación de los puntos de alimentación, interruptores, tomas de corriente, etc.

♦️ Usar materiales de alta calidad: Usar materiales eléctricos de alta calidad y homologados, como conductores, interruptores y enchufes. Esto garantizará la seguridad y la durabilidad de la instalación.

♦️ Seguir los códigos y regulaciones locales: Es importante tener en cuenta las regulaciones y códigos locales para las instalaciones eléctricas y cumplirlos rigurosamente para garantizar la seguridad y el cumplimiento legal.

♦️ Prestar atención a la capacidad de la alimentación eléctrica: Verificar la capacidad de la alimentación eléctrica disponible en el lugar antes de comenzar cualquier proyecto de instalación eléctrica.

♦️ Realizar pruebas y verificaciones: Después de completar la instalación, es importante realizar pruebas y verificaciones para asegurarte de que todo esté funcionando correctamente y de que la instalación cumpla con los estándares de seguridad.

♦️ En todos los circuitos con interruptor o para iluminación, el que se corta con el interruptor debe de ser el cable fase, no el neutro, en algunas ocasiones se coloca a la inversa y los focos quedan parpadeando, se nota más en las noches este defecto, otras veces parpadean porque el interruptor tiene un pequeño indicador led llamado luz piloto, esto es para orientarnos y ver el interruptor de noche, si el foco parpadea se debe desconectar esta luz piloto.

♦️ No debe usarse los tableros como cajas de empalmes o de paso de otros circuitos.

♦️ No deben estar sueltos o flojos los conductores dentro del tablero.

♦️ Los tableros tienen un montaje general de puesta a tierra.

♦️ Antes de entregar toda instalación eléctrica debe realizarse todas las pruebas respectivas y verificar que todo está en su puesto.

♦️ Acometida de suficiente capacidad.

♦️ Cableado calculado según circuitos.

♦️ Aparatos que consumen mucha energía colocar breaker independientes.

♦️ Tableros con espacios de reserva para futuras conexiones o anexos.

♦️ Suficientes circuitos dentro de la edificación.

♦️ Salidas de tomacorrientes estratégicas.

♦️ Interruptores suficientes, visibles desde cualquier punto.
