Encofrado y desencofrado de losas y columnas

En la construcción civil se utilizan una gran variedad de sistemas de encofrados, los cuales son fundamentales para dar forma a las estructuras de concreto. Estos sistemas permiten contener y moldear el concreto fresco hasta que adquiera su resistencia y forma definitivas.

Dentro de los sistemas de encofrados más utilizados se encuentran los encofrados de madera, los encofrados metálicos y los encofrados modulares. Cada uno de ellos tiene sus propias características y ventajas, pero todos requieren de la misma atención y cuidado por parte de los trabajadores para evitar accidentes graves.

El montaje y desmontaje de los encofrados puede resultar relativamente sencillo, pero lo realmente crucial es que los obreros sigan al pie de la letra las precauciones y recomendaciones indicadas. Desafortunadamente, en muchas ocasiones los trabajadores subestiman la importancia de seguir estas instrucciones y no toman las medidas de seguridad necesarias.

Es importante destacar que los accidentes en la construcción civil pueden tener consecuencias devastadoras, tanto para los trabajadores involucrados como para la obra en sí. Por ello, es fundamental promover una cultura de seguridad en los sitios de construcción y brindar la capacitación adecuada a todos los obreros.

Es responsabilidad de los empleadores y supervisores garantizar que se cumplan todas las normas de seguridad establecidas. Esto implica realizar inspecciones periódicas de los encofrados, asegurar que estén correctamente instalados y utilizar equipos de protección personal adecuados.

ENCOFRADO Y DESENCOFRADO

El encargado de la obra tiene que estar al tanto de lo que ellos hacen a la hora del desencofrado, el encargado del proyecto tiene un panorama más amplio de cómo se va ejecutando la obra civil y puede advertir de ello.

Para desencofrar una losa de concreto debe transcurrir un tiempo para que el concreto alcance la resistencia suficiente que se explica en el artículo Resistencia del concreto a los 28 días, ha de realizarse el desencofrado siguiendo un orden.

En todos los tableros para un encofrado, la madera debe de estar previamente seca, con un contenido de humedad inferiores al 10%.

Procedimiento general de encofrados

El procedimiento general de encofrados implica realizar inspecciones periódicas, garantizar una instalación correcta y utilizar equipos de protección personal adecuados. Es necesario que el encargado de la obra esté al tanto de las actividades de desencofrado, mientras que el encargado del proyecto debe tener una visión más amplia del progreso de la obra civil y puede proporcionar advertencias al respecto.

Encofrado y desencofrado de columnas

Es un encajonamiento que se hace con madera, este cubre todo el entorno de un armado de hierro, dejando siempre una separación entre el encofrado y el hierro, para después verter el concreto con las especificaciones de mezcla indicados por el ingeniero o encargado de la dirección del proyecto.

El encofrado debe soportar todos los esfuerzos horizontales que producirá el concreto al vaciarlo en columnas, zapatas o vigas, con el objetivo de amoldar el concreto a la forma del encofrado.

El desencofrado será el quitar toda la estructura de madera del concreto, este desencofrado dependerá mucho del tipo de estructura que se realizó.

El encofrado de las columnas deberá de ir totalmente vertical o como decimos en la construcción, una columna bien aplomada en la mayoría de los casos, ya que podemos requerir en algunas ocasiones columnas inclinadas o de otra forma.

El desencofrado de las columnas se puede realizar después de pasado las 24 horas, para después proceder con el curado de concreto.

Desencofrado de columnas y placas

El desencofrado de columnas y placas es el proceso de remover completamente la estructura de madera que ha sido utilizada para dar forma al concreto. Este paso es crucial y debe ser realizado cuidadosamente para evitar dañar la estructura de concreto recién colado. El momento adecuado para llevar a cabo el desencofrado depende del tipo de estructura y generalmente se recomienda esperar al menos 24 horas antes de proceder.

Tipos de encofrados

  • Encofrado modular.
  • Encofrado tradicional.
  • Encofrado normalizado.
  • Encofrados de madera.
  • Encofrados de aluminio.
  • Encofrado deslizante.
  • Encofrado estructural.
  • Encofrado horizontal.
  • Encofrado vertical.

Materiales utilizados en encofrados

  • Encofrados con madera aserrada.
  • Encofrados con madera en rollo.
  • Encofrados metálicos.
  • Encofrados de plástico.
  • Encofrados de aluminio.

Encofrados de madera

Los encofrados de madera cada día se utilizan menos en países industrializados, ya que el encofrado prefabricado ofrece menores costos y mejor rendimiento.

Características de los encofrados

  • Deberá presentarse especial cuidado en la correcta colocación dentro del encofrado de todas las varillas, y otros elementos que deban quedar embutidos en el concreto.
  • Estos encofrados deberán estar bien asegurados y evitar así que se desplacen durante el proceso de colocación del concreto.
  • Los encofrados deberán ser lo suficientemente impermeables como para impedir pérdidas de lechada y mortero.
  • La cara interior del encofrado deberá estar limpia y libre de partículas diversas.

Recubrimientos recomendados de los encofrados

  • Zapatas: 7.50 cm
  • Vigas generales: 4.00 cm
  • Vigas de cimentación: 4.00 cm
  • Columnas estructurales: 4.00 cm
  • Columnas de confinamiento: 2.50 cm
  • Losas y escaleras: 2.50 cm

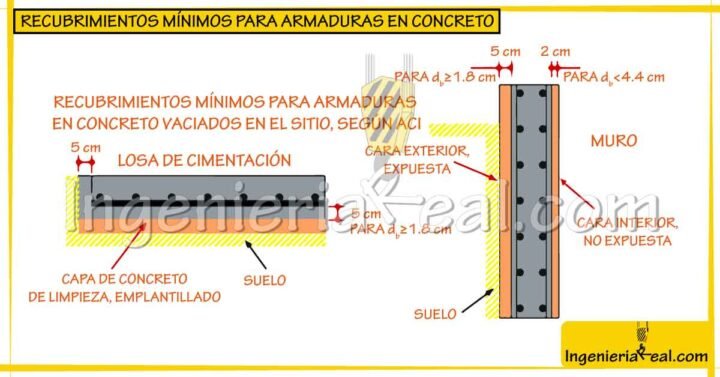

Recubrimientos mínimos para armaduras en concreto vaciados en sitio, según ACI

  • Losas de cimentación (losa de fundación): 5 cm, para db≥1.8 cm.
  • Muros: Cara interior 2 cm para db<4.4 cm, cara exterior 5 cm para db≥1.8 cm.
Recubrimientos mínimos para armaduras en concreto vaciados en sitio, según ACI

Captación de Aguas Lluvias

Accede a detalles y técnicas para la captación eficiente de aguas lluvias. Mejora la sostenibilidad y eficiencia de tus proyectos hidráulicos.

💧 Clic aquí para ver más detalles

Rendimientos para encofrados

  • Encofrado y desencofrado de columnas tiene un rendimiento de 10 m2/día.
  • Encofrado y desencofrado de vigas, con un rendimiento de 9 m2/día.
  • Encofrado y desencofrado de losa aligerada, con un rendimiento de 15 m2/día.
  • Encofrado y desencofrado de placas, con un rendimiento de 9 m2/día.
  • Encofrado y desencofrado metálico de columnas, con un rendimiento de 15 m2/día.

El rendimiento para un encofrado de madera generalmente es de 10 m2/díamientras para un encofrado de acero o aluminio es de aproximadamente unos 15 m2/día, es aquí en donde podemos ver la facilidad de poder realizar encofrados más rápidos para grandes edificaciones.

Armado de tableros y riostras para encofrado de columnas

Encofrado de columnas

En este tipo de encofrado de columnas, generalmente se usarán tableros laterales de 1″x4″ y riostras de 1″x4″ como se muestra en el esquema anterior.

Tiempos de desencofrado

Los plazos mínimos de remoción de los encofrados y elementos de sostén, se regirán por los siguientes tiempos:

  • Costados de vigas y columnas: 36 Horas (1 día y medio)
  • Fondo de viga hasta 5.00 m de luz: 21 días

Medidas a tomar en desencofrado de columnas y muros de concreto

  • Utilizar escaleras o plataformas en los aflojes de los encofrados.
  • Si se utiliza escalera es obligatorio que el obrero use un arnés de seguridad que debe ir anclado a un punto fijo, por cualquier incidente o movimiento inesperado de la escalera.
  • Algo muy importante es que no se debe trepar por todo el encofrado verticalmente sin un arnés de seguridad.
  • Antes de desencofrar una columna muy alta, es recomendable asegurar el encofrado antes de aflojarlo y evitar que le caiga encima al trabajador.

Medidas a tomar en desencofrado de losas

  • Prohibir el acceso a la zona cuando se precede a quitar los tableros y los puntales que soportan los encofrados de la losa.
  • Usar equipos de protección (cascos, chalecos, zapatos adecuados como los burros con punta de acero).
  • En el soporte de losas con puntales se empieza por aflojar los elementos metálicos que permite el apoyo de los tableros, cuando el tablero ya está libre se procede a quitar los puntales, si estos tableros quedan adheridos a la losa, entonces aflojarlos con una barra, teniendo el cuidado de hacerlo uno por uno y cuidando donde va a caer el tablero.
  • Recoger los materiales que se vayan sacando de los encofrados para no tener accidentes como tropiezos o clavos en el camino en la toda la zona.

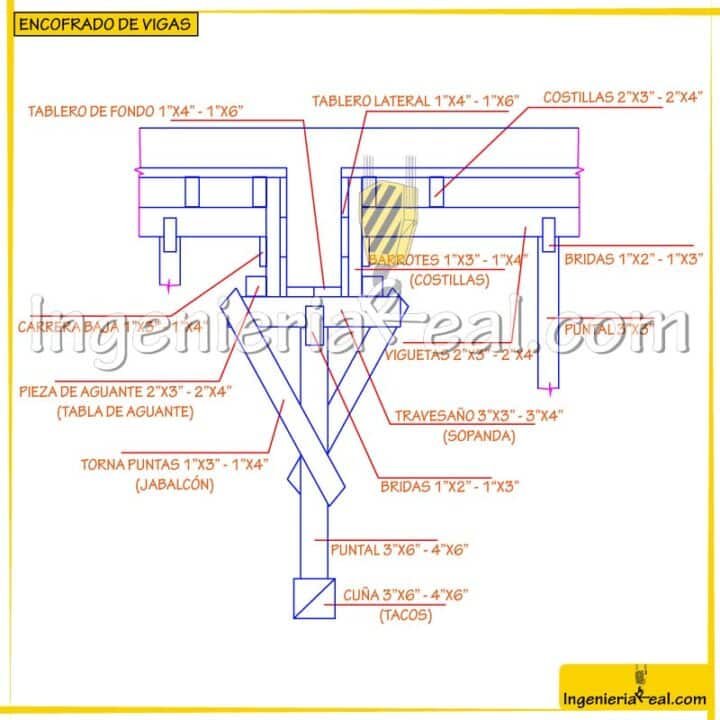

Encofrado de vigas

Detalle del armado del encofrado de vigas, como ser los tableros laterales, costillas, puntales, bridas, travesaños y torna puntas.

Encofrado de vigas

Conclusiones de encofrado y desencofrado

  • El encofrado metálico es más costoso de entrada que un encofrado de madera, pero a largo plazo es más rentable por el número de veces que este se puede utilizar sin adquirir mayores deformaciones.
  • En un encofrado de madera no se puede dar un uso mayor de 10 veces, debido a que la madera se va dañando considerablemente en el proceso de reutilización.
  • Los encofrados metálicos permiten que las superficies queden uniformes y más lisas que las de madera.

En el siguiente artículo verás los 10 mejores consejos para construcción de cimiento ciclópeo:

Construcción de cimiento ciclópeo

Respuestas a las preguntas más frecuentes: correos y comentarios despejados

¿Qué es un encofrado en la construcción?

Un encofrado en la construcción es una estructura temporal utilizada para contener y dar forma al concreto. Se compone de paneles, vigas y puntales que se ensamblan para crear una estructura sólida alrededor del área donde se verterá el concreto. El encofrado asegura que el concreto mantenga la forma y el tamaño deseados hasta que se haya endurecido y pueda soportar su propio peso. Una vez que el hormigón o concreto se ha curado, el encofrado se retira para revelar la estructura final.

¿Cuándo se hace el desencofrado?

El desencofrado de columna se realiza cuando el hormigón o concreto ha alcanzado la resistencia suficiente para soportar su propio peso y las cargas aplicadas sobre él. Por lo general, se recomienda dejar el encofrado durante al menos 24 a 48 horas antes de realizar el desencofrado, pero este tiempo puede variar dependiendo de diversos factores como la temperatura ambiente, el tipo de hormigón utilizado y el diseño de la estructura. Se debe seguir las recomendaciones del ingeniero estructural o consultor para determinar el momento adecuado para el desencofrado en cada caso específico.

¿Qué es el encofrado de una losa?

El encofrado de una losa es la estructura temporal utilizada para contener y dar forma al concreto líquido hasta que se seque y adquiera suficiente resistencia para soportar su propio peso y las cargas aplicadas sobre él. El encofrado suele estar hecho de madera, metal o plástico y se coloca alrededor del área de la losa antes de verter el concreto. Una vez que el concreto se ha fraguado y curado, el encofrado se retira, dejando una losa sólida y estructuralmente resistente.

¿Cómo ejecutar el desencofrado parcial?

Para ejecutar el desencofrado parcial, siga estos pasos:

– Determine la sección del encofrado que desea retirar parcialmente.
– Utilice herramientas adecuadas, como una sierra de mano o una sierra circular, para cortar cuidadosamente el encofrado a lo largo de la línea deseada.
– Retire los trozos de encofrado cortados y asegúrese de no dañar la estructura subyacente.
– Inspeccione la superficie expuesta para garantizar que esté limpia y en buen estado.
– Si es necesario, realice algún tipo de acabado o tratamiento en la superficie expuesta.

Recuerde seguir las pautas de seguridad y utilizar equipos de protección personal adecuados durante todo el proceso.

Procedimiento general de encofrados

Este es el procedimiento general de encofrados:

– Colocar los encofrados alrededor del área que se va a verter.
– Asegurar los encofrados en su lugar con estacas y clavos.
– Instalar las barras de refuerzo según el diseño estructural.
– Verificar la nivelación y alineación de los encofrados.
– Colocar las conexiones y accesorios necesarios, como tuberías o cajas eléctricas.
– Verter el concreto en el área del encofrado.
– Compactar y nivelar el concreto para eliminar las burbujas de aire y lograr una superficie uniforme.
– Dejar que el concreto seque para luego seguir con los pasos que se detallan en este artículo.
